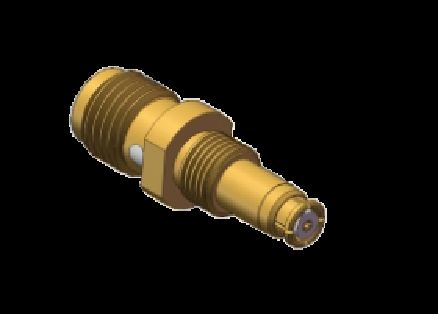

Straight SMA Jack naar SMP Jack Adapter Frequentiebereik 0,3MHz tot 18GHz Met behulp van microgolfcomponent
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SMA-aansluiting voor SMP-aansluiting | Model: | SMA/SMP-KK10 |
|---|---|---|---|
| Frequentiebereik: | 0,3 MHz-18 GHz | Dreigement: | 50Ω |
| DWV: | 500V | Isolatieweerstand: | >5000MΩ |
| Stijl: | Direct | Isolator: | PTFE |
| Huisvesting: | Koperlegering, verguld | Contacten: | Koperlegering, goudpalting |
| Temperatuur: | -55℃~+125℃ | Lengte: | maximaal 20,1 mm |
| Sollicitatie: | Radar- en communicatiesystemen, microgolfcomponent | Op voorraad: | >300 stuks |
| Markeren: | SMP-aansluiting op SMP-aansluitingsadapter,RF coaxiale adapter 0,3 MHz-18 GHz |
||
Productbeschrijving:
De SMA-naar-SMP-adapter is een veelgebruikte tussen serie coaxiale adapter op het gebied van RF en microgolven. De kerntaak is het mogelijk maken van interconnectie tussen apparaten met schroefdraad SMA-interfaces en push-on SMP-interfaces. Dankzij de hoogfrequente, laagverliesprestaties en stabiele mechanische eigenschappen wordt deze adapter veel gebruikt in scenario's zoals laboratorium RF-test en -meting, satellietcommunicatieapparatuur en radarsystemen. Het is ook compatibel met testapparatuur op het gebied van 5G-communicatie en ruimtevaart, waardoor de connectorinterfaces van hoogwaardige apparatuur effectief worden beschermd en tegelijkertijd wordt voldaan aan de vereisten voor precisieverbindingen, zoals board-to-board interconnectie, waardoor efficiënte compatibiliteit tussen apparaten met verschillende interfaces wordt bereikt.
|
Elektrische kenmerken
|
||
|
Impedantie
|
50Ω
|
|
|
Frequentiebereik
|
DC~40GHz
|
|
|
Nominale spanning
|
170VRMS
|
|
|
Diëlektrische spanningsweerstand
|
500VRMS
|
|
|
Isolatieweerstand
|
≥5000MΩ
|
|
|
|
Buitenste geleider
|
Normaal≤2.5mΩ
|
|
Middelste geleider
|
Normaal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Recht | ≤1.25 | ≤1.3 | ≤1.4 | |
| Rechthoekig | ≤1.3 | |||
| Adapter | ≤1.25 | ≤1.3 | ≤1.4 | |
| Overige | ≤1.3 |
De afmetingen van SMA naar SMP Jack naar Jack: SMA/SMP-KK10 Tot 18GHz
Andere vergelijkbare rechte SMA naar SMP Jack naar Jack: SMA/SMP-KK3
Andere vergelijkbare rechte SMA Jack naar SMP Jack Adapter: SMA/SMP-KK9
Toepassingen:
Xi'an Elite Electronic is een toonaangevende fabrikant van RF-connectoren & adapters, microgolf-/golfgeleidercomponenten & kabelassemblages, die al meer dan 23 jaar actief is in de ruimtevaart, luchtvaart, navigatie, satcom, radar, communicatie velden.
Maatwerk:
Productaanpassingsservices voor SMP rechte adapters van verschillende lengtes zijn beschikbaar:
Merknaam: ELT
MOQ: 200 stuks
Prijs: Afhankelijk van de hoeveelheid
Stuur ons de tekening of details en wij laten onze ingenieur de evaluatie regelen, of wij raden u een alternatief model aan of leveren u onze oplossing.
We kunnen ook maatwerk leveren voor de connectoren zoals SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectoren, RF-belastingen, Antennes, Filters, Power Dividers, Koppelaars.
Verpakking en verzending:
Verpakking voor SMP rechte adapter:
1 stuk/ kleine plastic zak
10 stuks/ grotere plastic zak
100 stuks/ kartonnen doos
De SMP rechte adapter wordt veilig verpakt in een kleine kartonnen doos om bescherming tijdens verzending te garanderen. De doos is voorzien van het productnaam en specificaties voor eenvoudige identificatie.
Voor verzending wordt de SMP rechte adapter in een kartonnen doos geplaatst. Wij leveren het trackingnummer na verzending.
