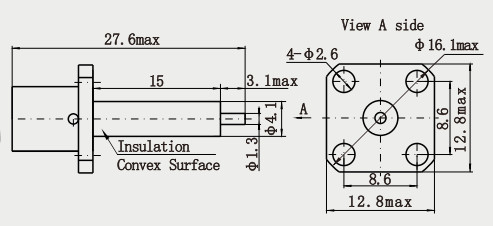

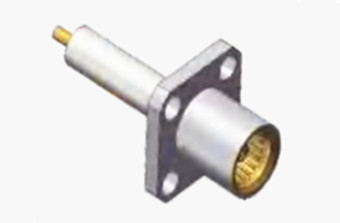

Roestvrij staal BMA Vrouwelijke 4-gat flens RF coaxiale connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | BMA RF-connector | Platering: | Geplateerd nikkel/Goud |
|---|---|---|---|
| Duurzaamheid: | 500 cycli | Contactmateriaal: | Messing, BeCu |
| Materiaal: | SS | Ontwerpnorm:: | CEI 1169-33 |
| Type: | Recht. | Geslacht: | Vrouwelijke |
| Markeren: | 4-holes RF Coaxial Connector,BMA Vrouwelijke coaxiale RF-connector,RF-coaxiale connector van roestvrij staal |
||
Roestvrij staal BMA Vrouwelijke 4-gat flens RF coaxiale connector
De connectoren van de BMA-serie, ontworpen om aan de normen van IEC1169-33 te voldoen,een nieuw ontworpen mechanisme voor veerplaten bevat dat zorgt voor stabiele elektrische verbindingen en superieure prestatiekenmerkenEen belangrijk voordeel van deze connectoren is hun dubbele vermogen om zowel axiaal als radial te zweven, naast een compacte voetafdruk en een lichte samenstelling.die hen bijzonder geschikt maakt voor blind mate toepassingen in chassis en kastDe BMA-serie, die op grote schaal wordt gebruikt in modulaire connectorsystemen voor dergelijke behuizingen, biedt compatibiliteit met internationale equivalenten, waardoor een snelle aansluiting en ontkoppeling mogelijk is.Ze worden vaak gebruikt bij het aansluiten van coaxkabel in radiocommunicatieapparatuur en geavanceerde instrumenten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 ohm | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 1000 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 2,0 mOhm |
| Centrale geleider | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Productgegevens
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -55 tot +155°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
1. Uitstekende mechanische en elektrische prestaties: het heeft een goede mechanische sterkte en stabiliteit en kan een bepaalde mate van fysieke spanning en veranderingen in de omgeving weerstaan.zijn uitstekende elektrische eigenschappen, zoals hoge isolatieweerstand, dielectrische weerstandspanning, VSWR met lage spanning, enz., kunnen de transmissie kwaliteit van hoogfrequente signalen effectief waarborgen.
2. Gemakkelijke aanleg: het unieke structurele ontwerp maakt de connector in het geval van niet volledig uitgelijnd kan ook door de druk van de stekker in de jack om paring te bereiken,en verder door het unieke structurele ontwerp om een betrouwbare verbinding te bereiken, gemakkelijk en snel te bedienen, de efficiëntie van installatie en onderhoud te verbeteren.
3Een breed toepassingsfrequentiebereik: volgens verschillende ontwerpen en modellen kan de werkfrequentie van BMA-aansluitingen een breed bereik bestrijken, van gelijkstroom tot tientallen gigahertz,met een vermogen van niet meer dan 50 W.
Toepassing:
1- Radar systeem.
Fase-array radar: In fase-array radar, een groot aantal RF coaxiale connectoren zijn nodig om de antenne array unit, fase-shifter, voedingsnetwerk, enz.Met zijn miniaturisatie en hoge prestaties, BMA vrouwelijke micro-strook RF coaxiale connectoren kunnen voldoen aan de hoge eisen van de fase-array radar op connectoren om de hoge nauwkeurigheid en betrouwbaarheid van het radarsysteem te waarborgen.
Meteorologische radar: meteorologische radar wordt gebruikt om weersveranderingen en meteorologische verschijnselen te controleren, en het RF-gedeelte vereist het gebruik van RF-coaxiële connectoren om zenders, antennes te verbinden,ontvangers en andere apparatuur. BMA vrouwelijke micro-band RF coaxial connectoren kunnen een stabiele signaaloverdracht bieden om de nauwkeurigheid en betrouwbaarheid van meteorologische radar te waarborgen.
2Elektronisch tegenmaatregelensysteem
Elektronische oorlogsvoering apparatuur: in elektronische oorlogsvoering apparatuur, zoals jammer, verkenningsvliegtuigen, enz., moeten RF coaxiale connectoren gebruiken om een verscheidenheid van RF-modules en antennes te verbinden.BMA vrouwelijke microstrip RF coaxiale connectoren kunnen goede elektrische prestaties en anti-jamming vermogen bieden, om aan de eisen van de elektronische oorlogsvoering in de complexe elektromagnetische omgeving te voldoen.
communicatie-tegenmaatregelapparatuur: communicatie-tegenmaatregelapparatuur wordt gebruikt om de communicatiesignalen van de vijand te verstoren en te kraken,moet gebruik maken van hoogwaardige RF coaxiale connectoren om de RF front-end en signaalverwerkingsunit te verbinden.BMA vrouwelijke microstrip RF coaxiale connectoren kunnen een stabiele signaaloverdracht en een laag verlies bieden, de prestaties van communicatie-tegenmaatregelapparatuur verbeteren.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
