BMA Female Brass PCB Mount RF Coaxial Connector met microstrip

BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip
BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip BMA Female Brass PCB Mount RF Coaxial Connector with Microstrip

Grote Afbeelding :  BMA Female Brass PCB Mount RF Coaxial Connector met microstrip Beste prijs

Productdetails:
Place of Origin: China
Merknaam: ELT (Elite)
Certificering: ISO-9001-2015
Model Number: BMA-KHD
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 100
Prijs: Bespreekbaar
Packaging Details: Standard Export Carton
Delivery Time: Within 5-7 workdays(for stocks)
Payment Terms: L/C, T/T, Western Union
Supply Ability: 350000pcs/years
Gedetailleerde productomschrijving
Product name: BMA RF Conector Plating: Nickel Plated
Durability: 500 Cycles Contact material: Brass, BeCu
Material: Brass Design Standard:: IEC 60169-8
Type: Straight Gender: Female
Productnaam: BMA RF-connector
Markeren:

BMA female messing RF connector

,

PCB Mount RF Coaxial Connector

,

Microstrip RF coaxiale adapter

BMA Female Messing PCB Mount RF Coaxiale Connector met Microstrip



De BMA-serie connectoren, conform de IEC1169-33-standaard, zijn een type blindkoppelconnector die een uniek veerbladontwerp bevat. Dit ontwerp zorgt voor betrouwbaar contact en verbetert zowel de mechanische als elektrische prestaties. Deze connectoren bieden de voordelen van axiale en radiale zweefcapaciteiten, nemen minimale ruimte per connector in beslag en beschikken over een lichtgewicht constructie. Ze zijn geschikt voor blindkoppeltoepassingen met chassis en kasten, waardoor ze veelvuldig worden gebruikt in moduleverbindingen voor chassis- en kastassemblage.

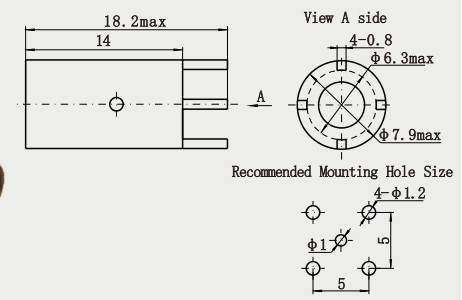

BMA Female Brass PCB Mount RF Coaxial Connector met microstrip

Specificatie
Opmerking: De specifieke gegevens van het model zijn gebaseerd op de gegevens in het product specificatieblad.

Elektrische Kenmerken
Impedantie 50Ohm
Frequentiebereik DC~4GHz
Nominale Spanning 500 VRMS (Maximaal zeeniveau)
Diëlektrische Spanning-weerstand 1500 VRMS (Maximaal zeeniveau)
Isolatieweerstand ≥5000MOhm
Contactweerstand Buitengeleider ≤2.0mOhm
Middelste geleider ≤0.5mOhm
VSWR ≤1.3


Productdetails:

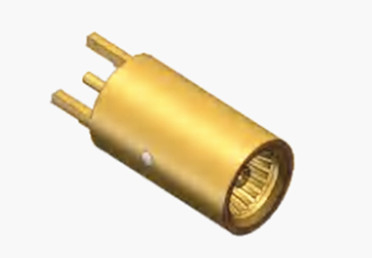

 BMA Female Brass PCB Mount RF Coaxial Connector met microstrip

Materiaal & Mechanische Kenmerken
Middelste geleider Man/Plug Messing Vergulde
Vrouw/Socket Sn-P brons Vergulde
Veerkrachtig Contact Beryllium koper Vernikkeld
Behuizing / Omhulsel Messing, roestvrij staal Vernikkeld
Isolatoren PTFE
Afdichtring Siliconenrubber
Duurzaamheid 500 cycli



RoHS-conform Ja
Koppelcycli 500 cycli
Contactbehoud 10N min
Kabelbehoud 100N min
Koppelkracht 0.58N max
Ontkoppelkracht 0.6 N max


Omgevingsspecificatie:


Bedrijfstemperatuur -45 tot +155 graden C
IP-classificatie (Gekoppeld) IP67


Kenmerken:

1. Goede mechanische eigenschappen: klein formaat en lichtgewicht, gemakkelijk te gebruiken in apparatuur met beperkte ruimte. Door het nieuwe ontwerp van blindkoppeling te gebruiken, kan snel en veilig aan- en afgekoppeld worden, wat geschikt is voor toepassingen met frequent aan- en afkoppelen, zoals telecommunicatie-infrastructuren, radarsystemen, enz., en kan de efficiëntie van het gebruik van de apparatuur en het onderhoudsgemak effectief verbeteren.

2. Redelijk structureel ontwerp: structureel is het een push-in vorm van de SMA-serie, en de interface-interface gebruikt een luchtinterface, dit ontwerp helpt de grootte en het gewicht van de connector te verminderen, terwijl goede elektrische prestaties behouden blijven.



Toepassing:

1. Communicatieapparatuur: In draadloze communicatie-basisstations wordt het gebruikt om RF-transceivermodules, eindversterkers, filters en andere componenten aan te sluiten om de transmissie van hoogfrequente signalen te realiseren. Vanwege het kleine formaat en de blindstekker- en schuifverbindingsmethode is het handig voor snelle installatie en onderhoud in basisstationapparatuur met beperkte ruimte, wat de betrouwbaarheid en stabiliteit van de apparatuur kan verbeteren en de onderhoudskosten kan verlagen.

2. Radarsysteem: Toegepast op interconnecties zoals RF-backplane en backplane-componenten van phased array radarsystemen, kan het efficiënte transmissie en distributie van radiale signalen realiseren, wat helpt bij het verbeteren van de radar detectie nauwkeurigheid en reactiesnelheid. De goede elektrische en mechanische eigenschappen kunnen zorgen voor stabiel werk in een complexe elektromagnetische omgeving en voldoen aan de eisen van het radarsysteem voor hoogfrequente en hoog-precisie signaaloverdracht.

3.  Luchtvaart: In vliegtuigen, satellieten en andere luchtvaartapparatuur, gebruikt om een verscheidenheid aan elektronische apparatuur en communicatiesystemen aan te sluiten, zoals satellietcommunicatieantennes, boordradar, hoogfrequente testsystemen, enz. De miniaturisatie en lichtgewicht kenmerken van BMA-connectoren dragen bij aan het verminderen van het gewicht van luchtvaartapparatuur en het verbeteren van de draagbaarheid en mobiliteit van de apparatuur; tegelijkertijd zorgen hun hoge betrouwbaarheid en trillingsbestendigheid ervoor dat ze zich kunnen aanpassen aan de zware omstandigheden van de luchtvaartomgeving.


OPMERKING:
We hebben meer dan 10.000 soorten interconnectproducten ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP enz.)), als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
