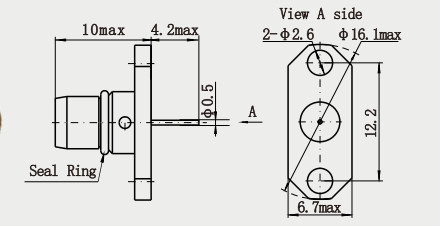

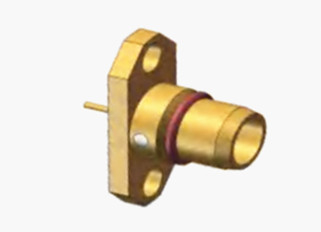

BMA Man straight 2-hole flange koperen RF coaxial connector voor PCB-montage
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Markeren: | Mannelijke rechtstreekse RF coaxiale connector,BMA RF Coaxial Connector,PCB Mount RF Coaxial Connector |
||
BMA Man straight 2-hole flange koperen RF coaxial connector voor PCB-montage
De connector van de BMA-serie is een blind mate-connector die is ontwikkeld en vervaardigd in overeenstemming met de norm IEC1169-33.Het is voorzien van een nieuwe veerplaatstructuur die een betrouwbaar contact en een superieure elektrische prestatie garandeertDeze aansluiting biedt het voordeel dat zij zowel axiaal als radiaal kan zweven, met een minimale ruimte tussen elk aansluitpunt en een lichtgewicht ontwerp.met een vermogen van meer dan 50 W,De BMA-serie wordt veel gebruikt in moduleverbindingen voor chassiskasten.en worden gewoonlijk gebruikt voor het aansluiten van coaxiale kabels in radioapparatuur en -instrumenten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 ohm | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 1000 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 2,0 mOhm |
| Centrale geleider | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Productgegevens
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -55 tot +155°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
1. Goede mechanische eigenschappen: klein formaat en licht gewicht, gemakkelijk te gebruiken in apparatuur met beperkte ruimte.met een vermogen van meer dan 10 W,, zoals telecommunicatie-infrastructuur, radarsystemen, enz., en kunnen de efficiëntie van het gebruik van de apparatuur en het gemak van onderhoud effectief verbeteren.
2. redelijk structurele ontwerp: structureel is het de push-in vorm van SMA-serie, en de interface interface neemt lucht interface, dit ontwerp helpt de grootte en het gewicht van de connector te verminderen,met behoud van goede elektrische prestaties.
3• Hoge betrouwbaarheid: met een hoge mechanische levensduur, over het algemeen tot 500 maal of meer, kan de stabiliteit en betrouwbaarheid van het proces op lange termijn worden gewaarborgd.
4Breed toepassingsgebied: geschikt voor verschillende microwave-circuitverbindingen, met name voor chassis, kastjes, blinde plaatsing en sluiting,die bijdragen aan de modulariteit van de radar en andere complete systemen, is in binnen- en buitenland veel gebruikt.
Toepassing:
1. luchtvaart: in vliegtuigen, satellieten en andere luchtvaartapparatuur, gebruikt voor de aansluiting van verschillende elektronische apparatuur en communicatiesystemen, zoals satellietcommunicatieantennes,radar in de luchtDe miniaturisatie en het lichte gewicht van de BMA-connectoren dragen bij tot het verminderen van het gewicht van lucht- en ruimtevaartapparatuur.en het verbeteren van de draagbaarheid en mobiliteit van de apparatuurDe luchtvaartmaatschappijen zijn in de eerste plaats in staat om de luchtvaartuigen te voorzien van de nodige voorzieningen om hun veiligheid te waarborgen en te garanderen.
2Test- en meetinstrumenten: In RF-testinstrumenten, zoals spectrumanalysatoren, netwerkanalysatoren, signaalgeneratoren, enz.,zij worden gebruikt om de RF-signaaloverdracht tussen de te testen apparatuur en de testinstrumenten te verbinden.De nauwkeurige elektrische prestaties en de stabiele verbindingskenmerken kunnen de nauwkeurigheid en betrouwbaarheid van de testresultaten garanderen en de efficiëntie en nauwkeurigheid van de test en meting verbeteren..
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
