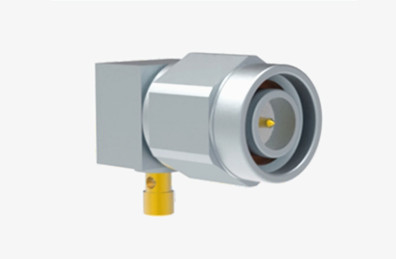

TNC Mannelijke rechthoekige RF coaxiale connector voor RG316-kabel

Grote Afbeelding : TNC Mannelijke rechthoekige RF coaxiale connector voor RG316-kabel Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	TNC-JW3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, Western Union, L/C
Levering vermogen:	1001000 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	De Schakelaar van TNC rf	Platering:	met een breedte van niet meer dan 15 mm
Impedantie:	50Ω	Ontwerpnorm:	IEC 60169-17
Contactmateriaal:	Messing, BeCu	Duurzaamheid:	500 cycli
Type:	Ra	Toepassing:	RF
Geslacht:	Mannelijk
Markeren:	TNC Male RF Coaxial Connector , Rechthoek RF coaxial connector , RG316 kabel RF coaxial connector

TNC Mannelijke rechthoekige RF coaxiale connector voor RG316-kabel

De TNC-serie vertegenwoordigt een draadvormige adaptatie van de BNC-connector, die zich onderscheidt door zijn schroefdraadverbindingsmechanisme en compact, draadvormig, waterdicht ontwerp.Het handhaaft een consistente impedantie van 50 ohm over een breed frequentiespectrum van DC tot 11 GHzDeze serie biedt twee varianten: standaard- en omgekeerde polariteit, die tegemoetkomen aan diverse verbindingsbehoeften.Deze connectoren kunnen mogelijk niet het prestatieniveau bereiken van prima industriële alternatievenMet een sterke aanwezigheid in antenne connectiviteit spelen TNC connectoren een centrale rol in avionics, defensie, communicatiesystemen,en bredere industriëleBovendien vergroten omgekeerde polariteit en 75-ohm-varianten hun toepassingsmogelijkheden in verschillende industrieën.

TNC Mannelijke rechthoekige RF coaxiale connector voor RG316-kabel 0

Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~4 GHz
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Contactbehoud	10N min
Kabelbehoud	100 N min
Koppelkracht	13.6N max.
Afkoppelingskracht	13.6N max.

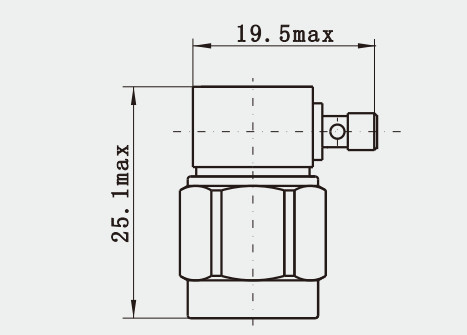

Gedetailleerde tekening vanTNC Mannelijke rechthoekige RF coaxiale connector voor RG316-kabel :
Eenheid: ((mm)

Kenmerken:
1Stabiele draadverbinding: de draadverbinding is sterker en betrouwbaarder dan de snapverbinding.die zorgt voor een stabiele verbinding onder hoge trillingsomgeving en die niet gemakkelijk per ongeluk wordt losgekoppeld.
2. Ontwerp tegen loslopen: de draadverbinding heeft een zelfvergrendelingsfunctie, die het loslopen van de verbinding effectief voorkomt en de betrouwbaarheid van de verbinding verbetert,geschikt voor toepassingen die een frequente aansluiting en ontkoppeling vereisen

Toepassing:
Satellietnavigatie meetantenne: de RF-connector in de satellietnavigatie meetantenne is voornamelijk een TNC-connector,die met precisie op centimeterniveau metingen en positioneringen in complexe buitenomgevingen kan realiserenBijvoorbeeld, TNC connector verbindt satelliet navigatie meting antenne en externe apparatuur, zendt draadloos signaal en voert stroom in scènes van geodetische kartografie, oceaanonderzoek,kanaalonderzoek, baggeronderzoek, seismische bewaking, brugdeformatiebewaking, aardverschuivingbewaking, automatische werking van de kade enzovoort.

NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
