TNC rechte mannelijke coaxiale RF-aansluiting van roestvrij staal voor SFF-50-3-1 kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Contactmateriaal: | Messing, BeCu | Duurzaamheid: | 500 cycli |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Recht. |
| Markeren: | TNC rechtstreekse coaxiale RF-connector,RF-coaxiale connector van roestvrij staal,SFF-50-3-1 RF coaxiale aansluiting |
||

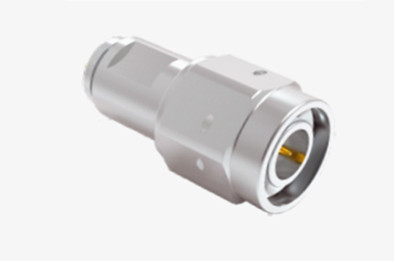

TNC rechte mannelijke coaxiale RF-aansluiting van roestvrij staal voor SFF-50-3-1 kabel
De TNC-serie is een gedraaide variant van de BNC-connector, met schroefdraadjes voor veilige koppeling.waterdichte eenheden die een consistente impedantie van 50 ohm behouden en binnen het frequentiebereik DC-11 GHz werkenEr zijn twee hoofdtypen TNC-connectoren: standaard- en omgekeerde polariteit.Deze kosteneffectieve connectoren zijn geschikt voor een verscheidenheid aan commerciële toepassingen.Hoewel hun prestaties misschien niet overeenkomen met die van industriële of hoogwaardige producten, zijn ze uitstekend in toepassingen zoals antenneverbindingen.defensieBovendien zijn ook omgekeerde polariteit en 75-ohm-versies van de TNC-connector verkrijgbaar.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |

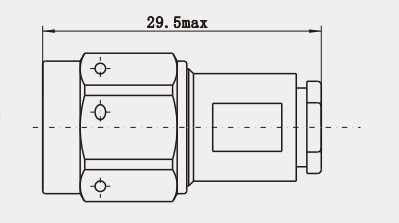

Gedetailleerde tekening
Kenmerken:
1. Gedrukt verbinding: gedraaide verbinding, deze verbinding maakt de verbinding steviger en betrouwbaarder, in vergelijking met bajonet en andere verbindingsmethoden kan beter voorkomen dat per ongeluk los,met een vermogen van meer dan 50 W,, zoals bij trillingsomstandigheden van mobielecommunicatieapparatuur.
2Specifieke binnendiameter van de buitenste geleider: de binnendiameter van de buitenste geleider is 6,5 mm (0,256 inch), en sommige andere algemene soorten RF coaxial connectors, zoals BNC-type, SMA-type,enz.. in de omvang van het duidelijke verschil, gemakkelijk te identificeren en te onderscheiden tussen het gebruik.
Toepassing:
1Draadloze communicatie: Het wordt gebruikt om draadloze basisstations, satellietcommunicatieapparatuur en radiozenders te verbinden om een stabiele RF-verbinding te bieden.of het gaat om signaaloverdracht tussen basisstations of communicatie tussen basisstations en mobiele terminals, TNC-connectoren kunnen zorgen voor een efficiënte en stabiele signaaloverdracht om te voldoen aan de behoeften van een groot aantal gebruikers die tegelijkertijd communiceren.
2Draadloze communicatie: In het draadloze communicatiesysteem, zoals het lokale netwerk en het netwerk van het grootstedelijk gebied, kunnen TNC-connectoren worden gebruikt om verschillende draadloze communicatieapparatuur te verbinden.zoals schakelaars, routers, enz., om een hoge snelheid van gegevensoverdracht en een stabiele werking van het netwerk te realiseren.
NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
