N Vrouwelijke nikkelgeplatte RF coaxial connector met microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Geslacht: | Vrouwelijke | Frequentiebereik: | DC~11GHz |
| Model: | N-KYD17 | Impedantie: | 50Ω |

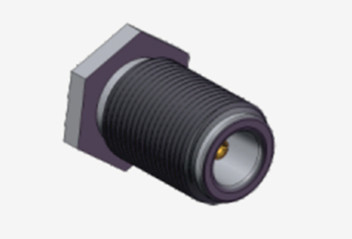

N Vrouwelijke nikkelgeplatte RF coaxial connector met microstrip
Type-N-connectoren zijn voorzien van gegraven interfaces die een veilige koppeling garanderen, gecombineerd met uitzonderlijke trillingsweerstand en geoptimaliseerde elektrische prestaties.Terwijl hun typische frequentiebereik zich uitstrekt tot 11 GHz, ondersteunen onze geavanceerde modellen werking tot 18 GHz.Deze connectoren tonen brede compatibiliteit met verschillende soorten RF-kabels en worden op grote schaal gebruikt in verschillende industrieën, waaronder lucht- en ruimtevaart, radarsystemen, microgolftechnologie, digitale telecommunicatie en hoogfrequente testapparatuur.
We bieden volledig aanpasbare Type-N connectoren en adapters op maat van verschillende specificaties.onze oplossingen kunnen precies worden ontworpen om aan uw unieke toepassingsbehoeften te voldoen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen.
met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons,
met een breedte van niet meer dan 15 mm |
|
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing, roestvrij staal |
met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

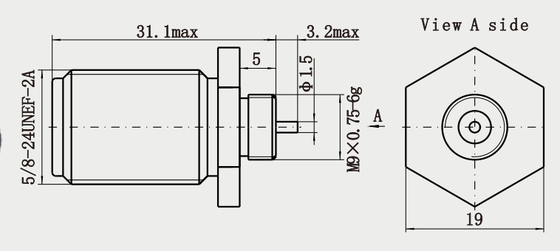

Gedetailleerde tekening
Kenmerken:
1- Verenigbaarheid en flexibiliteit
Geschikt voor een verscheidenheid aan kabels: het is geschikt voor semi-flexible kabels, semi-stijve kabels, flexibele kabels, enz., die verschillende toepassingsscenario's omvatten (bijv. testinstrumenten, basisstations,radarsystemen).
Aanpassing: het type interface, het frequentiebereik, het materiaal (bijv. corrosiebestendig roestvrij staal), de oppervlaktebehandeling (bijv. vergulde, rhodiumgeplatte) kunnen worden aangepast aan de vereisten.
2Typische toepassingsscenario's
Communicatieveld: microgolfcommunicatie, satellietcommunicatie, 5G/6G basisstation, glasvezel-antenneverbinding.
Test en meting: RF-interface van vectornetwerkanalysator, spectrumanalysator, signaalgenerator en andere apparatuur.
Verdediging en luchtvaart: radarsystemen, elektronische oorlogsmachines, luchtcommunicatie, raketleidingssystemen.
Industrieel en wetenschappelijk onderzoek: RF-experimenten, testen van microgolfapparatuur, hogesnelheidsoverdracht in hoogwaardige datacenters.
Toepassingen:
1Defensie en ruimtevaart
Radarsystemen: worden gebruikt voor het aansluiten van radartransceivermodules en antennes, aangepast aan de behoeften van signaaloverdracht met een hoog vermogen en hoge frequentie14.
Elektronische oorlogsvoering: In militaire communicatie- en verstoringssystemen zorgen N-connectoren voor betrouwbare verbindingen die trillingsbestendig, waterdicht en stofdicht zijn14.
Avionica-apparatuur: gebruikt in luchtgebonden communicatie- en navigatiesystemen, aangepast aan extreme temperaturen en mechanische schokomgevingen14.
2Industrie en onderzoek
Microwave-experimenten en RF-O&O: Ondersteuning van het testen van hoogfrequente signalen en de integratie van apparatuur in laboratoriumomgevingen, zoals antenneontwerp en materiaalanalyse14.
High-performance datacenters: voor hogesnelheids-rv-verbindingen tussen servers en communicatieapparatuur om de signaalintegrititeit te waarborgen4.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
