N Vrouwelijke flens gemonteerde RF coaxiale connector met microstrip

Grote Afbeelding : N Vrouwelijke flens gemonteerde RF coaxiale connector met microstrip Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	N-KFD496

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, L/C, Western Union
Levering vermogen:	1,0001000 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	N-type coaxiale RF-connector	Platering:	Goud- of nikkelgeplatte
Impedantie:	50Ω	Frequentiebereik:	DC~11GHz
Model:	N-KFD496	Geslacht:	Vrouwelijke

N Vrouwelijke flens gemonteerde RF coaxiale connector met microstrip

N-type connectoren zijn nauwkeurig ontworpen, gegraven coaxiale interfaces die bekend staan om hun robuuste trillingsweerstand, superieure elektrische prestaties en uitgebreide frequentiemogelijkheden.Terwijl standaardmodellen meestal ondersteunen tot 11 GHz, onze geavanceerde configuraties bereiken operationele bandbreedten tot 18 GHz.Deze veelzijdige connectoren zijn geschikt voor meerdere RF-kabeltypen en zijn integrale onderdelen van zeer betrouwbare systemen in de lucht- en ruimtevaarttechniek, radarnetwerken, microgolftelecommunicatie, digitale gegevensoverdracht en RF-instrumentatieplatforms.Wij zijn gespecialiseerd in het ontwerpen van op maat gemaakte N-type oplossingen voor specifieke toepassingsvereisten en milieuproblemen.

Specificatie

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~11GHz ((Max.18GHz)
Nominale spanning	1000VRMS* ((Max.Zeespiegel)
Dielectrieken Spanningsweerstand	1500VRMS* (max.zeespiegel)
Isolatieweerstand	≥ 5000 MΩ
Centrale weerstand	Buitenste geleider	≤ 0,5 mΩ
	Centrale geleider	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiaal en mechanische eigenschappen
Centrale dirigent	Mannelijk	met een breedte van niet meer dan 15 mm
	Vrouwelijke	Fosforbronzen, verguld
Veerkrachtig contact	Fosforbrons	met een breedte van niet meer dan 50 mm
Schelp / Behuizing	Messing roestvrij staal	Goud geplatte passivatie
Kabelklem	met een gewicht van niet meer dan 10 kg	met een breedte van niet meer dan 15 mm
Isolator	PTFE
Gaskets	Silikonrubber
Duurzaamheid	500 cycli

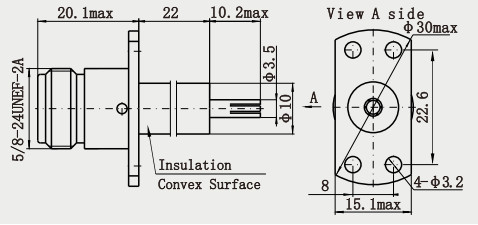

Gedetailleerde tekening

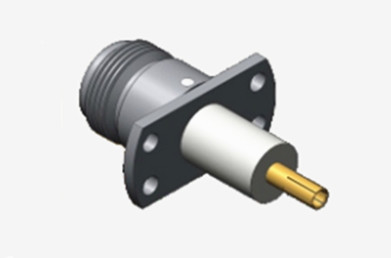

N Vrouwelijke flens gemonteerde RF coaxiale connector met microstrip 0

N Vrouwelijke flens gemonteerde RF coaxiale connector met microstrip 1

Kenmerken:

1- Gedrukt vergrendelingsmechanisme: middelgrote draadloze verbinding, stevige verbinding door middel van roterende vergrendeling, sterke weerstand tegen trillingen en schokken, geschikt voor ruwe omgevingen124.
2Materiaal en duurzaamheid: het carrosseriemateriaal is voornamelijk messing of roestvrij staal.en sommige hoogwaardige modellen zijn verguld om de contactweerstand te verminderen en de elektrische geleidbaarheid en corrosiebestendigheid te verbeteren125.
3Versatile ontwerp: verdeeld in mannelijke/vrouwelijke, standaard polariteit/omgekeerde polariteit en vormen, waaronder rechte, rechthoekige, paneeltype (2 gaten/4 gaten), flenstype, enz.om aan verschillende installatievereisten te voldoen134.

Toepassingen:

1- Radarsysteem: transceivermodule voor radar in de lucht en radar aan boord van schepen, die voldoet aan de eisen inzake hoge frequentie (bv. X/Ku-band) en trillingsweerstand.
2. Satellietbelasting: verbinding van de ontvanger en de antenne in de satellietcommunicatiebelasting, bestand tegen ruimtestraling en temperatuurveranderingen.
3Elektronische oorlogsvoering: hoge frequentie signalen verzenden in jammers en verkenningsapparatuur, zich aanpassen aan high power puls scenario's.
Onbemande luchtvaartuigen en luchtvaartuigen: RF-linkverbinding in luchtvaartcommunicatie- en navigatieapparatuur.

Productcatalogus:

RF-adapter

RF-kabelsamenstellingen

Vergrendeling van de verpakking

Connector van de serie J30J

Mikrogolf-roterende gewrichten

Waaggeleider naar coaxiale adapter

SMA/SSMA RF-connector

SMP/SSMP RF-connector

MCX/MMCX RF-connector

TNC RF-connector

N-type RF-connector

BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm)

Verpakking en levering:

* Standaard exportkarton
* Volgens de eisen van de klant

NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
