N-type Vrouwelijke 2-gat flens RF coaxial connector met microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| VSwr: | ≤ 1.3 | Frequentiebereik: | DC~11GHz |
| Model: | N-KFD492 | Impedantie: | 50Ω |

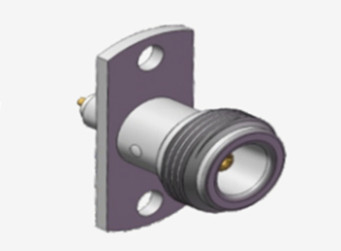

N-type Vrouwelijke 2-holes flens RF coaxiale connector met microstrip
N-type connectoren zijn draadloze, coaxiale koppelingsapparaten die bekend staan om hun robuuste antivibratieprestaties en uitstekende elektrische eigenschappen, met een standaardfrequentiebereik tot 11 GHz.zij kunnen frequenties van tot 18 GHz ondersteunenDeze connectoren zijn veelzijdig, compatibel met verschillende RF-kabels en worden veel gebruikt in sectoren als luchtvaart, radarsystemen, magnetronen en digitale communicatie.met een vermogen van niet meer dan 50 W.
We bieden aanpassingsdiensten voor N-type connectoren en adapters om aan de diverse eisen van klanten te voldoen.We kunnen onze producten aan uw specificaties aanpassen..
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

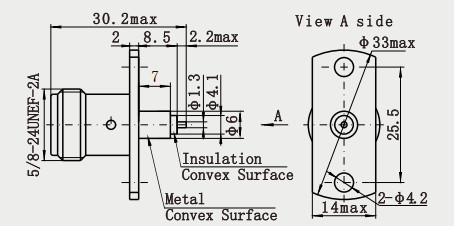

Gedetailleerde tekening
Kenmerken
Componenten: Het bestaat voornamelijk uit een buitenste geleider, een binnenste geleider, een isolatie en een vergrendelingsmechanisme.met een elektrische geleidbaarheid en een mechanische sterkte van, als een signaaltransmissie-lus, terwijl het een rol speelt bij het vaststellen en beschermen van de interne p
kunst; de binnenste geleider is eveneens een metaalmateriaal en de buitenste geleider samen vormen een signaaltransmissie kanaal,het ontwerp moet ervoor zorgen dat de signaaloverdracht van laagverlies en hoge efficiëntieDe isolatie is geplaatst in de interne en externe geleider tussen, wordt gebruikt om de twee te isoleren, om kortsluitingssignalen te voorkomen,De isolator bevindt zich tussen de binnen- en buitengeleiders., gebruikt om de twee te isoleren en te voorkomen dat het signaal kortsluiting, het materiaal wordt meestal geselecteerd dielektrische constante stabiliteit, goede temperatuurweerstand; vergrendeling mechanisme dat is,de draadvormige structuur, kan ervoor zorgen dat de connector in de trillings- of schokomgeving een stabiele verbinding behoudt.
Toepassingen
Draadloos communicatiesysteem: in mobiele basisstations, radiozendtorens en andere apparatuur,het wordt gebruikt om zenders en ontvangers met antennes te verbinden om RF-signalen te verzendenDe brede bandbreedte van het signaal kan het signaalbereik van DC tot 11 GHz of zelfs hogere frequenties bestrijken.die voldoet aan de vraag van de moderne draadloze communicatie naar hoge frequentieband en grote bandbreedteBijvoorbeeld, RF-signaaloverdracht in 4G/5G basisstations vereist N-type connectoren om een stabiele signaaloverdracht te garanderen.
Mikrogolfcommunicatie: In microgolftransmissie-systemen, zoals satellietcommunicatiegrondstations, microgolfrelaisstations, enz.,N-connectoren worden gebruikt voor het aansluiten van verschillende magnetronen, met inbegrip van mixers, vermogenversterkers, filters, enz., om een efficiënte transmissie van microgolfsignalen te realiseren.Het kan de verzwakking en interferentie van het signaal in het transmisieproces effectief verminderen en de communicatie kwaliteit verbeteren..
Productcatalogus
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
