N Vrouwelijke splitsing RF coaxiale connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Geslacht: | Vrouwelijke | dichtheid: | Silikonrubber |
| Duurzaamheid: | 500 cycli | Lichaamsstijl: | Recht. |

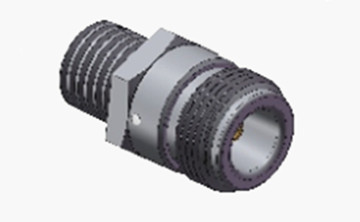

N Vrouwelijke splitsing RF coaxiale connector
N-type connectoren zijn coaxiale connectoren met draadkoppeling, bekend om hun uitstekende anti-vibratie-mogelijkheden en elektrische eigenschappen en ondersteunen meestal een frequentiebereik tot 11 GHz.Onze geavanceerde connectoren verlengen dit bereik tot 18 GHz.. Ze zijn geschikt voor verschillende soorten RF-kabels en worden vaak gebruikt op gebieden als luchtvaart, ruimtevaart, radar, microgolven en digitale communicatie, test- en meetinstrumenten,onder andereWe bieden aanpassingsdiensten voor verschillende N-type connectoren en adapters om aan de specifieke eisen van de klant te voldoen, inclusief rechte of rechthoekige configuraties,opties voor het bevestigen van een flanker of een schotel.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

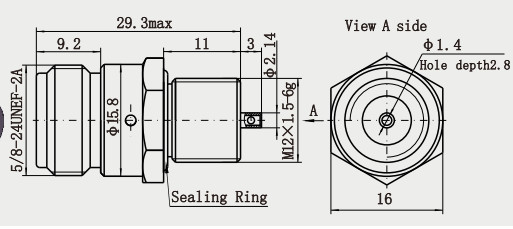

Gedetailleerde tekening
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |
Kenmerken:
1- laag verlies: gebruik van hoogwaardige materialen en een nauwkeurig productieproces, het verlies dat ontstaat in het signaaltransmissieproces is extreem laag,die bijdraagt aan de verbetering van de efficiëntie en kwaliteit van de signaaloverdracht.
2. hoge afschirming: de schelp is gewoonlijk gemaakt van metaal met een goede elektromagnetische afschirmingsprestatie,die de invloed van externe elektromagnetische interferentie op de signaaloverdracht effectief kunnen voorkomen.
3. Sterke duurzaamheid: na speciale behandeling en testen kan het stabiel werken onder moeilijke omgevingsomstandigheden (zoals hoge temperatuur, lage temperatuur, vochtigheid, enz.).) en heeft een lange levensduur.
4. Goede compatibiliteit: Compatibel met veel soorten kabels, waaronder halfrigiede kabels en flexibele kabels, enz., waardoor het in meer praktische toepassingen toepasbaar is.
Toepassingen:
1- laag verlies: gebruik van hoogwaardige materialen en een nauwkeurig productieproces, het verlies dat ontstaat in het signaaltransmissieproces is extreem laag,die bijdraagt aan de verbetering van de efficiëntie en kwaliteit van de signaaloverdracht.
2. hoge afschirming: de schelp is gewoonlijk gemaakt van metaal met een goede elektromagnetische afschirmingsprestatie,die de invloed van externe elektromagnetische interferentie op de signaaloverdracht effectief kunnen voorkomen.
3. Hoge duurzaamheid: na speciale behandeling en testen kan het stabiel werken onder moeilijke omgevingsomstandigheden (zoals hoge temperatuur, lage temperatuur, vochtigheid, enz.) en heeft een lange levensduur.
4. Compatibiliteit: Compatibel met veel soorten kabels, waaronder half-stijve kabels en flexibele kabels, enz., waardoor het meer op praktijk toepasbaar is.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| MCX/MMCX RF-connector |
| Waaggeleider naar coaxiale adapter |
| TNC RF-connector |
| SMP/SSMP RF-connector |
| SMA/SSMA RF-connector |
| Mikrogolf-roterende gewrichten |
| N-type RF-connector |
| BNC RF-connector |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsIk ben.
