Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | De Schakelaar van TNC rf | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Recht. |

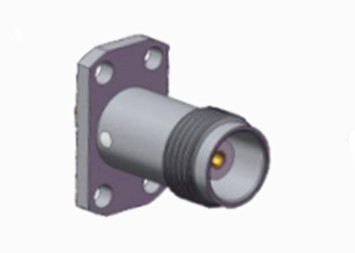

TNC Vrouwelijke rechte RF-coaxiale connector voor PCB-bord
TNC-serie product is ontworpen als een gedraaide versie van BNC-connector, de TNC RF-connectoren beschikken over schroefdraad voor paring.TNC-connectoren zijn miniatuur,met een vermogen van niet meer dan 50 WDeze laagkostenconnectoren maken meestal gebruik van gegoten en gegoten onderdelen.Hoewel de prestaties niet gelijk zullen zijn aan die van industriële of hoogwaardige productenDeze connectoren zijn ideaal voor een verscheidenheid aan commerciële toepassingen.Omgekeerde polariteit en 75 ohm TNC zijn ook beschikbaar.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||||
Impedantie | 50Ω | |||
Frequentiebereik | DC~4 GHz | |||
Nominale spanning | 2500VRMS (maximaal zeeniveau) | |||
Dielectrieken Spanningsweerstand | 750VRMS (maximaal zeeniveau) | |||
Isolatieweerstand | ≥ 2000MΩ | |||
Contactweerstand | Buitenste geleider | ≤ 6mΩ | ||
Centrale geleider | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
Gedetailleerde tekening
Kenmerken:
Compacte afmetingen: TNC-connectoren zijn kleine coaxiale connectoren die weinig ruimte in beslag nemen, waardoor ze gemakkelijk te installeren en te routeren zijn op PCB-boards, vooral voor apparatuur met ruimtebeperkingen.
Verscheidenheid van polariteit: er zijn standaard polariteit en omgekeerde polariteit ontwerp,met een vermogen van niet meer dan 50 W,.
Toepassing:
Bluetooth- en GPS-componenten: als interface voor RF-signaaloverdracht zorgt het voor de normale werking van Bluetooth-communicatie en GPS-positierfunctie,zodat het apparaat Bluetooth-signalen en positioneringsinformatie nauwkeurig kan ontvangen en verzenden.
Netwerkapparatuur: In routers, switches en andere netwerkapparatuur gebruiken sommige onderdelen met draadloze communicatie TNC-connectoren voor verbinding om gegevensoverdracht en -uitwisseling te realiseren.
Antennebeugel: De verbinding tussen de antennebeugel en de antenne maakt soms gebruik van een TNC-connector, die een stabiele signaaloverdracht kan realiseren en ook een rol speelt bij mechanische fixatie.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
