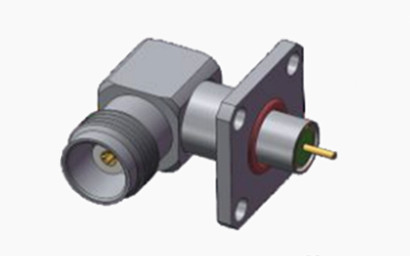

TNC-hermetische vrouwelijke rechthoekige 4-holes flens RF-connector voor microstriptoepassingen

Grote Afbeelding : TNC-hermetische vrouwelijke rechthoekige 4-holes flens RF-connector voor microstriptoepassingen Beste prijs

Productdetails:

Plaats van herkomst:	Chinees
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	TNC(M) -KWFD13

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	Western Union, T/T, L/C
Levering vermogen:	1,000,000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	TNC Conector	Platering:	met een breedte van niet meer dan 15 mm
Impedantie:	50Ω	Duurzaamheid:	500 cycli
Materiaal:	met een gewicht van niet meer dan 10 kg	Contactmateriaal:	Messing, BeCu
Ontwerpnorm::	IEC 60169-17	Type:	Rechte hoek
Markeren:	TNC-hermetische RF-connector , 4-holes flens RF-connector , Microstrip-toepassingen RF-connector

TNC-hermetische vrouwelijke rechthoekige 4-holes flens RF-connector voor microstriptoepassingen

De TNC-serie is een draadvormige iteratie van de BNC-connector, die onderscheidt zich door zijn schroefdraadjes voor veilige koppeling.waterdichte eenheden met een constante impedantie van 50 ohm en die binnen het frequentiebereik DC-11 GHz werkenEr zijn twee varianten van TNC-connectoren: standaard en omgekeerde polariteit.de prestaties ervan zijn niet gelijk aan die van industriële of militaire productenTNC-connectoren worden veel gebruikt bij antenneverbindingen en worden in de avionica, defensie, communicatie, telecommunicatie, telecommunicatie en telecommunicatiesectoren gebruikt.en algemene industriële marktenDe TNC-aansluiting is ook verkrijgbaar in de omgekeerde polariteit en 75-ohm-versie.

TNC-hermetische vrouwelijke rechthoekige 4-holes flens RF-connector voor microstriptoepassingen 0

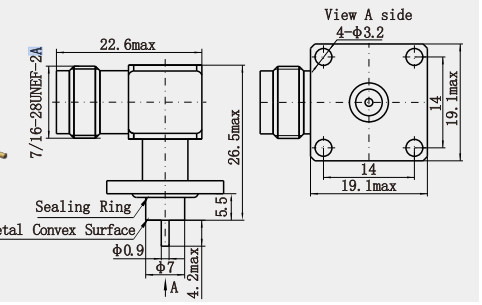

Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~4 GHz
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Contactbehoud	10N min
Kabelbehoud	100 N min
Afkoppelingskracht	13.6N max.
Koppelkracht	13.6N max.

Omgevingsspecificatie:

Werktemperatuur	-30 tot +70°C
IP-classificatie (gepaard)	IP64

Omschrijving

TNC-hermetische vrouwelijke rechthoekige 4-holes flens RF-connector voor microstriptoepassingen 1
Kenmerken:

1Type aansluiting:

TNC-type connector voor radiofrequentie (RF) toepassingen.
2Interface type:

Hermetisch vrouwelijk (verzegeld vrouwelijk interface), biedt goede bescherming.
3Hoekontwerp:

Rechthoekig ontwerp voor een gemakkelijke installatie in apparatuur met beperkte ruimte.
4Montage:

Vierhoekenflens voor solide mechanische bevestiging.
5. Transmissielijntype:

Microstrip voor hoogfrequente signaaloverdracht.

Toepassing:
Draadloze communicatieapparatuur
Radarsystemen
Microwaveapparatuur
Test- en meetapparatuur
Aerospace toepassingen

NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
