Duurzame TNC Vrouwelijke 4-holes flens RF connector voor betrouwbare verbindingen
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Materiaal: | 50Ω | Duurzaamheid: | 500Cyles |
| Contactmateriaal: | Messing, BeCu | Ontwerpnorm:: | IEC 60169-17 |
| Type: | Ra | ||
| Markeren: | Betrouwbare verbindingen RF connector,4-holes flens RF-connector,Duurzame TNC vrouwelijke RF-connector |
||

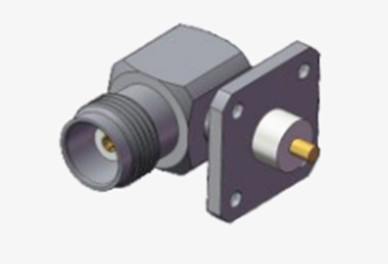

Duurzame TNC Vrouwelijke 4-holes flens RF connector voor betrouwbare verbindingen
De TNC-serie is een gedraaide variant van de BNC-aansluiting met schroefdraad voor naadloze koppeling.de draadvormige eenheden zijn waterdicht en behouden een consistente 50-ohm-impedantieEr zijn twee soorten TNC-connectoren beschikbaar: standaard- en omgekeerde polariteit.Deze betaalbare connectoren voldoen niet aan de prestaties van industriële of militaire producten, maar zijn ideaal voor een breed scala aan commerciële toepassingen.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||

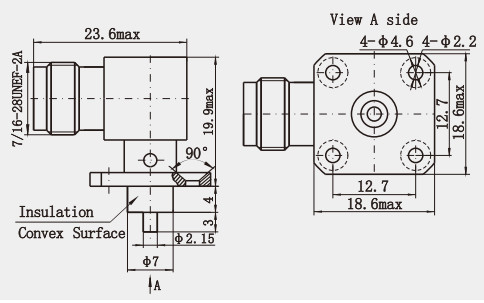

Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |
Omschrijving
Kenmerken:
1. Type aansluiting
TNC Vrouwelijke rechthoekige 4-gat flens RF-connector
Voor Microstrip Interface
2Fysieke kenmerken
Een rechthoekig ontwerp spaart ruimte voor compacte toepassingen
4-holes flenshang montage zorgt voor een robuuste mechanische verbinding
lichtgewicht en draagbaar voor mobiele apparaten en vaste installaties
3. Prestatiefuncties
Laag verlies, hoog terugkeerverlies om de signaaltransmissie kwaliteit te waarborgen
Een breed frequentiebereik om meerdere communicatiestandaarden te ondersteunen
Duurzaam ontwerp voor ruwe omgevingen
4Interface en compatibiliteit
Microstrip-interface voor signaaloverdracht met hoge frequentie
Compatibel met een breed scala aan RF- en microgolfapparaten
Toepassing:
Draadloze communicatieapparatuur
Antennesystemen
Metings- en testapparatuur
Industriële automatiseringsapparatuur
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
