Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Contactmateriaal: | Messing, BeCu | Duurzaamheid: | 500 cycli |
| Ontwerpnorm:: | IEC 60169-17 | Type: | 4-gat zet de Flens op |
| Markeren: | TNC vrouwelijke RF-connector,Beveiligde RF-aansluiting,4-holes flens RF-connector |
||

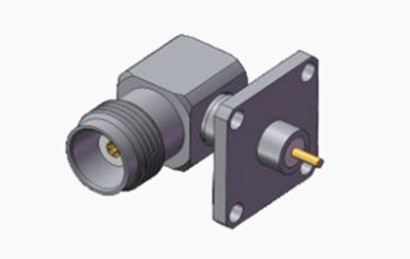

TNC Vrouwelijke rechthoekige 4-holes flens RF-connector voor veilige montage
De TNC-serie is een draadvormige adaptatie van de BNC-aansluiting, met schroefdraadjes voor betrouwbare koppeling.TNC-RF-aansluitingen houden een consistente 50-ohm-impedantie in een frequentiebereik dat zich uitstrekt van DC tot 11 GHzEr bestaan twee varianten: standaard en omgekeerde polariteit. Ondanks het feit dat ze zijn vervaardigd van giet- en gevormde onderdelen, die mogelijk niet overeenkomen met de prestaties van industriële of premium-alternatieven, zijn ze ook zeer goed in het verwerken van de elektronica.Deze kosteneffectieve connectoren zijn uitstekend in verschillende commerciële omgevingen.TNC-connectoren worden vaak gebruikt in antenneverbindingen en worden veel gebruikt in de avionica, defensie, communicatie en diverse industriële sectoren.De TNC-aansluiting is ook verkrijgbaar in versie met omgekeerde polariteit en 75 ohm..
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |

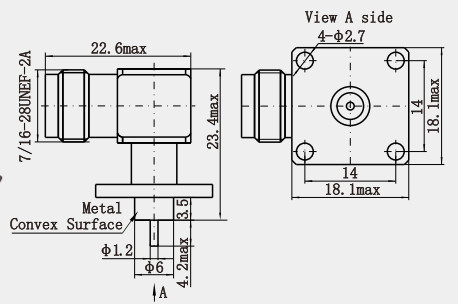

Gedetailleerde tekening
Kenmerken:
1. Rechthoekig ontwerp: geschikt voor ruimtebeperkte situaties, handig voor installatie en bedrading.
2. Microstrip Line Interface: geschikt voor microstripcircuits, met een goede signaaloverdracht met hoge frequentie.
3. 4-holes flens: zorgt voor een betrouwbare mechanische bevestiging om de stabiliteit van de verbinding te waarborgen.
4Duurzaamheid: Materiaal van hoge kwaliteit en structureel ontwerp om zich aan te passen aan frequente verbindingen en ruwe omgevingen.
5Elektromagnetische compatibiliteit: goede afschermingsprestaties om interferentie en signaalverlies te verminderen.
6.Breed compatibel: compatibel met een breed scala aan apparaten en merken, aangepast aan verschillende toepassingsscenario's.
Toepassing:
TNC-connectoren worden veel gebruikt in draadloze communicatie, test en meting, industriële automatisering, elektronica, ruimtevaart en medische apparatuur.Al deze gebieden vereisen betrouwbare RF-verbindingen om een stabiele en efficiënte signaaloverdracht te garanderenDaarnaast zal ik de specifieke toepassingen in elk gebied in overweging nemen. Bijvoorbeeld draadloze communicatieapparatuur zoals basisstations en routers; netwerkanalysatoren in test en meting;draadloze sensoren in industriële automatiseringIn het kader van de onderhandelingen over de ondertekening van de Overeenkomst tussen de Europese Economische Gemeenschap en de Republiek Moldavië heeft de Commissie de Raad verzocht de Raad een voorstel in te dienen voor een verordening tot wijziging van Verordening (EG) nr. 1049/2001 van de Raad betreffende de toepassing van de bepalingen van het Verdrag betreffende de werking van de Europese Gemeenschappen op het gebied van de bescherming van de consumentenrechten.
NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
