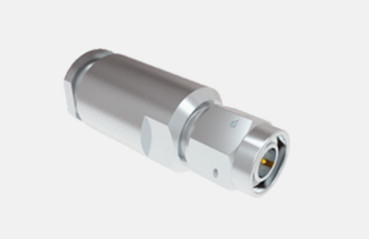

TNC-mannelijke coaxiale RF-aansluiting van roestvrij staal voor LMR-400/FS6057 ((S)) -kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | ISO-9001-2015 |
| Duurzaamheid: | 500 cycli | Contactmateriaal: | Messing, BeCu |
| Toepassing: | Microgolf | ||
| Markeren: | TNC Male RF Coaxial Connector,FS6057 ((S) SS RF Coaxiale connector,LMR-400 RF coaxiale connector |
||
TNC-mannelijke coaxiale RF-aansluiting van roestvrij staal voor LMR-400/FS6057 ((S)) -kabel
De TNC-serie is een gedraaide variant van de BNC-connector, met haar TNC RF-tegenhangers die worden onderscheiden door schroefdraadverbinding.een vaste 50 Ohm-impedantie in een breed frequentiespectrum van DC tot 11 GHzZe zijn verkrijgbaar in zowel standaard- als omgekeerde polariteitsconfiguraties en worden doorgaans vervaardigd met behulp van giet- en gevormde componenten, wat een betaalbare oplossing biedt.Hoewel hun prestaties niet kunnen concurreren met die van hoogwaardige industriële producten, TNC-connectoren zijn uitstekend geschikt voor een breed scala aan commerciële toepassingen, met name in antenneverbindingen binnen de avionics-, communicatie- en algemene industriële markten.Omgekeerde polariteit en 75 Ohm versies zijn ook beschikbaar om te voorzien in specifieke behoeften.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||||
Impedantie | 50Ω | |||
Frequentiebereik | DC~4 GHz | |||
Nominale spanning | 2500VRMS (maximaal zeeniveau) | |||
Dielectrieken Spanningsweerstand | 750VRMS (maximaal zeeniveau) | |||
Isolatieweerstand | ≥ 2000MΩ | |||
Contactweerstand | Buitenste geleider | ≤ 6mΩ | ||
Centrale geleider | ≤ 1,5 mΩ | |||
VSWR | ≤ 1.3 | |||
Mecha.Nationale specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |

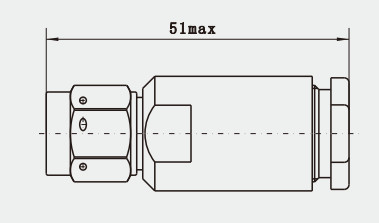

Gedetailleerde tekening
Kenmerken:
1.Stabiele draadverbinding: de draadverbinding is sterker en betrouwbaarder dan de snapverbinding,die zorgt voor een stabiele verbinding onder hoge trillingsomgeving en die niet gemakkelijk per ongeluk wordt losgekoppeld.
2Een breed scala aan soorten: rechte, 90 graden rechthoekige, schotels, 4-gaten paneel, of vrije montage soorten kunnen worden geselecteerd volgens verschillende toepassingsscenario's en ruimte beperkingen.
Toepassing:
1Industriële automatisering: In industriële automatiseringssystemen kunnen TNC-connectoren worden gebruikt om sensoren aan te sluiten.Controllers en actuatoren om draadloze gegevensoverdracht te realiseren en de efficiëntie en automatisering van de industriële productie te verbeteren.
2Wetenschappelijk onderzoek en onderwijs: In wetenschappelijk onderzoek en onderwijsonderzoekTNC-connectoren worden vaak gebruikt om verschillende experimentele apparatuur en onderwijsapparatuur aan te sluiten om de overdracht van hoogfrequente signalen te ondersteunen, om tegemoet te komen aan de behoeften van onderzoekers en studenten om experimenten en onderzoek uit te voeren.
Productcatalogus:
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
