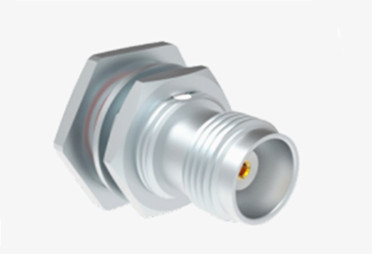

Hoge duurzaamheid TNC Vrouwelijke schot RF coaxiale connector voor CXN3506 / MF108A kabel 50Ω impedantie

High Durability TNC Female Bulkhead RF Coaxial Connector for CXN3506 / MF108A Cable 50Ω Impedance
High Durability TNC Female Bulkhead RF Coaxial Connector for CXN3506 / MF108A Cable 50Ω Impedance High Durability TNC Female Bulkhead RF Coaxial Connector for CXN3506 / MF108A Cable 50Ω Impedance

Grote Afbeelding :  Hoge duurzaamheid TNC Vrouwelijke schot RF coaxiale connector voor CXN3506 / MF108A kabel 50Ω impedantie Ga Nu Praten.

Productdetails:
Plaats van herkomst: China
Merknaam: ELT (Elite)
Certificering: ISO-9001-2015
Modelnummer: TNC-KY506
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: negotiable
Verpakking Details: Standaard exportkarton
Levertijd: Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities: T/T, Western Union, L/C
Levering vermogen: 1001000 stuks per maand
Gedetailleerde productomschrijving
Platering: met een breedte van niet meer dan 15 mm Impedantie: 50Ω
Contactmateriaal: Messing, BeCu Duurzaamheid: 500 cycli
Frequentiebereik: DC~11GHz Nominale spanning: 500VRMS*
Gemiddelde druk: 1500VRMS* Isolatieweerstand: ≥ 5000 MΩ
Markeren:

Hoge duurzaamheid RF coaxial connector

,

CXN3506 RF Coaxial Connector

,

50Ω de Coaxiale Schakelaar van rf

TNC Vrouwelijke RF coaxial connector voor CXN3506/MF108A-kabel



De TNC-serie is een gedraaide variant van de BNC-connector, ontworpen met schroefdraadjes voor veilige koppeling.waterdichte eenheden met een consistente impedantie van 50 ohmEr zijn twee soorten TNC-connectoren beschikbaar: standaard- en omgekeerde polariteit.

Deze kosteneffectieve connectoren maken meestal gebruik van gegoten en gegoten onderdelen.ze zijn ideaal voor een verscheidenheid aan commerciële toepassingenTNC-connectoren worden veel gebruikt in antenneverbindingen en hebben talrijke toepassingen in de avionics, defensie, communicatie en de algemene industriële markt.Ook zijn omgekeerde polariteit en 75-ohm TNC-connectoren beschikbaar.



Hoge duurzaamheid TNC Vrouwelijke schot RF coaxiale connector voor CXN3506 / MF108A kabel 50Ω impedantie 0



Specificatie

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie
50Ω
Frequentiebereik
DC~11 GHz
Nominale spanning
500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand
1500VRMS (maximaal zeeniveau)
Isolatieweerstand
≥ 5000 MΩ
Contactweerstand
Buitenste geleider
≤ 0,5 mΩ
Centrale geleider
≤ 2,0 mΩ
VSMR
≤ 1.3



Mechanische specificatie



Ontwerpnorm IEC 60169-17
RoHS-conform - Ja, dat klopt.
Beëindiging van het contact met het centrum Krimp
Beëindiging van contact met de buitenwereld Krimp
Paringscycli 500 Cycli
Contactbehoud 10N min
Kabelbehoud 100 N min
Koppelkracht 13.6N max.
Afkoppelingskracht 13.6N max.

Kenmerken:

1Betrouwbare draadverbinding: de draadverbinding is steviger dan de snapverbinding, waardoor een stabiele verbinding onder hoge trillingsomgeving kan worden gewaarborgd.en heeft meestal een zelfvergrendelingsfunctie, waardoor de aansluiting effectief kan worden verhinderd los te raken.
2. Sterke anti-lossing prestaties: de draadloze connector heeft een zelfvergrendelende functie, die de betrouwbaarheid van de verbinding effectief kan verbeteren,vermijding van de impact van de signaaloverdracht als gevolg van loslaten.
3. Goede waterdichte prestaties: het verbindingsdeel heeft een afgesloten structuur, die een goede waterdichte prestaties heeft en geschikt is voor gebruik in buiten- of vochtige omgevingen.



Toepassing:

1. De bouw van draadloze basisstations: In draadloze communicatienetwerken, zoals de bouw en het onderhoud van 2G-, 3G-, 4G-, 5G-basisstations,TNC-kabelconnectoren worden gebruikt om basisstationapparatuur en antennes aan te sluiten tussen de radiofrequentie-kabel, om een stabiele signaaloverdracht te garanderen om de communicatie kwaliteit te garanderen.
2Satellietcommunicatiesysteem: In het satellietgrondstation wordt een TNC-kabelconnector gebruikt om satellietcommunicatieapparatuur en antennefeeder te verbinden.om de transmissie en ontvangst van satellietsignalen te realiseren, en de soepelheid van de satellietcommunicatieverbinding te waarborgen.
Radio- en televisie-industrie

3Programmaproductie en -uitzending: In de studio's van radio- en televisiezenders, OB-trucks en andere plaatsen worden TNC-kabelconnectoren gebruikt om videocamera's te verbinden,andere apparatuur voor het opnemen van geluid en video, alsmede apparatuur voor postproductie, evenals de productie van programmasignalen via de kabel naar de zender of het omroepsysteem, om de hoge kwaliteit van de overgedragen programmasignalen te waarborgen.

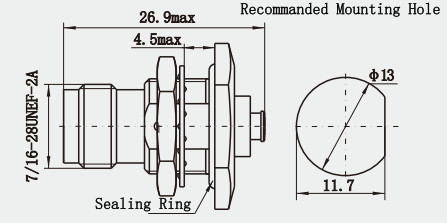

Gedetailleerde tekening:

Eenheid: ((mm)

Hoge duurzaamheid TNC Vrouwelijke schot RF coaxiale connector voor CXN3506 / MF108A kabel 50Ω impedantie 1

NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw details
