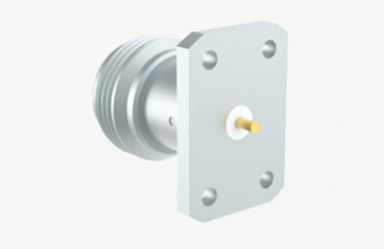

Hoogfrequente N Vrouwelijke 4-holes flens Microstrip RF Coaxial Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Geslacht: | Vrouwelijke |
| Model: | N-KFD468 | Frequentiebereik: | DC~11GHz |
| Markeren: | Hoogfrequente coaxiale RF-connector,N Vrouwelijke coaxiale RF-connector,Microstrip RF coaxiale connector |
||
Hoogfrequente N Vrouwelijke 4-holes flens Microstrip RF Coaxial Connector
N-type aansluitingen behoren tot de coaxiale aansluitingen met draadkoppeling, die een uitstekende antivibratiekracht en elektrische eigenschappen hebben.Hun typische frequentiebereik kan tot 11 GHz bereiken.Deze kabels zijn geschikt voor verschillende soorten RF-kabels en worden veel gebruikt op gebieden als luchtvaart, ruimtevaart, radar, microgolf en digitale communicatie.met een vermogen van niet meer dan 50 W.
Bovendien zijn we in staat om verschillende soorten N-type connectoren en adapters aan te passen aan de specifieke eisen van klanten.met een breedte van niet meer dan 50 mm, kunnen wij u op maat gemaakte oplossingen bieden.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen.
met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons,
met een breedte van niet meer dan 15 mm |
|
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing roestvrij staal |
met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

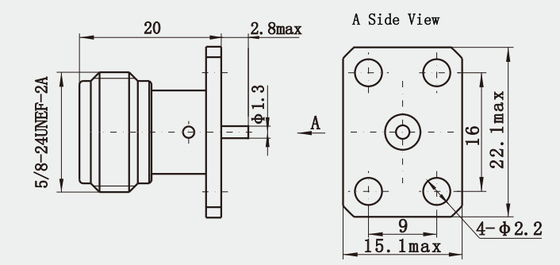

Gedetailleerde tekening
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Kenmerken:
1. Verbinding: draadverbinding, draaibaar vergrendelen, in staat om een stabiele verbinding te behouden onder trillingen of schokomgeving, en gemakkelijk en snel te verbinden en te demontagen.
2Laag verlies: door gebruik te maken van hoogwaardige materialen en een nauwkeurig productieproces is het signaalverlies extreem laag, wat de efficiëntie en kwaliteit van de signaaloverdracht verbetert.
3. Hoog afscherming: de behuizing is gewoonlijk gemaakt van metaal met een goede elektromagnetische afscherming,die de invloed van externe elektromagnetische interferentie op de signaaloverdracht effectief kunnen voorkomen.
Toepassingen:
1Draadloos basisstation voor communicatie: in een basisstation voor mobiele communicatie wordt het gebruikt om de RF-signaaloverdracht tussen zender, ontvanger,antenne en andere apparatuur om de stabiele verzending en ontvangst van signalen te garanderen, zijn hoge frequentiebereik en lage verlieskenmerken kunnen voldoen aan de eisen van het basisstation op signaalkwaliteit en transmissie-efficiëntie.
2. Microwavecommunicatiesysteem: Bijvoorbeeld in microwavecommunicatiesysteem zoals microwave relaisstation en satellietcommunicatie grondstation,N-type connector kan worden gebruikt om verschillende magnetronen te verbinden, waaronder een mixer, up-converter, down-converter, vermogenversterker, enz., om de transmissie en verwerking van microgolfsignalen te realiseren en de betrouwbaarheid en stabiliteit van de communicatieverbinding te waarborgen.
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
