Hoogwaardige vrouwelijke N-type RF-coaxialconnector voor communicatie
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KFD383 | Geslacht: | Vrouwelijke |
| Markeren: | n type vrouwelijke rf coaxiale schakelaar,Hoogwaardige coaxiale RF-connector,Communicatie RF Coaxiale connector |
||

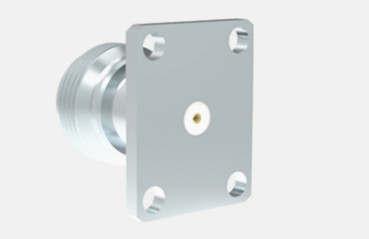

Hoogwaardige vrouwelijke N-type RF-coaxialconnector voor communicatie
N-type connectoren zijn gegraven coaxiale connectoren die bekend staan om hun robuuste anti-vibratie-mogelijkheden en superieure elektrische eigenschappen, die meestal frequenties tot 11 GHz ondersteunen.Onze geavanceerde N-type connectoren verlengen dit bereik tot 18 GHz.Deze connectoren zijn veelzijdig en compatibel met verschillende soorten RF-kabels, waardoor ze veel worden gebruikt in industrieën zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie,digitale communicatieWe bieden aanpassingsmogelijkheden voor verschillende soorten N-type connectoren en adapters om aan de specifieke eisen van de klant te voldoen.of je rechthoekige of rechtehoekige configuraties nodig hebt, flensholding of schothouding.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Gaskets | Silikonrubber | |
| Isolator | PTFE | |
| Duurzaamheid | 500 cycli | |

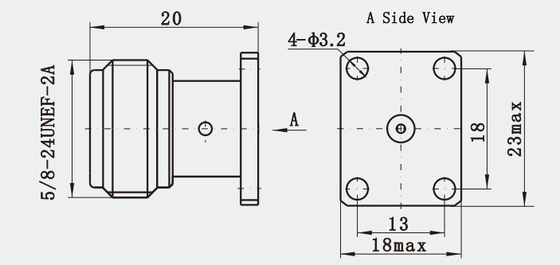

Gedetailleerde tekening
Kenmerken:
1. Voltage Standing Wave Ratio (VSWR): Dit is een van de belangrijke indicatoren om de superioriteit van connectoren te meten.
Materiële kenmerken
2. Materiaal van de buitenste geleider: De buitenste geleider van N-type aansluitingen is meestal gemaakt van roestvrij staal, dat meestal duurzamer is, maar ook duurder te vervaardigen.
3Verbinding: N-connectoren zijn gegraven, wat een goede mechanische sterkte en stabiliteit biedt.
Toepassingen:
1. Radar systeem: Vanwege de solide structuur presteren N-connectoren goed in radarsystemen en kunnen ze grote vermogenstransmissie weerstaan.
2. Satellietcommunicatie: N-connectoren worden veel gebruikt in satellietcommunicatiesystemen en ondersteunen de signaaloverdracht in de hoogfrequente band.
3. Microwave meetinstrumenten: N-connectoren worden vaak gebruikt in microwave meetinstrumenten die hoge frequentiestabiliteit en afschermingsprestaties vereisen.
4Laboratoriumtoetsapparatuur: N-type aansluitingen zijn geschikt voor laboratoriumtoetsapparatuur, met name in het testveld dat herhaalde aansluiting en loskoppeling vereist.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| SMA/SSMA RF-connector |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| MCX/MMCX RF-connector |
| SMP/SSMP RF-connector |
| Vergrendeling van de verpakking |
| TNC RF-connector |
| N-type RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
