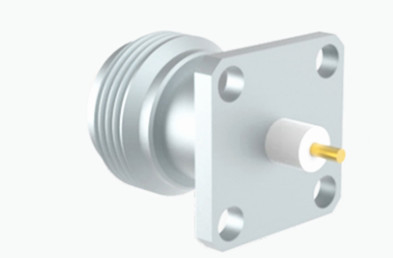

N Roestvrij staal Vrouwelijke 4-holes flens RF coaxiale connector voor communicatie
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KFD289G | Geslacht: | Vrouwelijke |
| Markeren: | 4-holes flens RF coaxiale connector,N RF coaxiale connector van roestvrij staal,Communicatie RF Coaxiale connector |
||
N Roestvrij staal Vrouwelijke 4-holes flens RF coaxiale connector voor communicatie
N-type connectoren zijn gegraven coaxiale connectoren die bekend staan om hun uitstekende anti-vibratie eigenschappen en elektrische prestaties, met een typisch frequentiebereik van maximaal 11 GHz.onze N-type connectoren zijn ontworpen om efficiënt te werken tot 18 GHzDeze connectoren zijn veelzijdig en compatibel met verschillende soorten RF-kabels, waardoor ze op grote schaal worden gebruikt in industrieën zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie,digitale communicatieWe bieden aanpassingsmogelijkheden voor verschillende soorten N-type connectoren en adapters om aan de specifieke eisen van de klant te voldoen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen.
met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons,
met een breedte van niet meer dan 15 mm |
|
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing roestvrij staal |
met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |
Gedetailleerde tekening
Kenmerken:
1. Basisstructuur: De basisstructuur van N-type connector bestaat uit drie delen: interne geleider, middelste en buitenste geleider, en bevat ook structurele delen, afdichtingen enzovoort.
2. Vormontwerp: De vorm van N-type aansluitingen is onderverdeeld in rechthoekige of rechthoekige aansluitingen en vierhoekenflensjes, inperste aansluitingen, afstandsbediening, tweehoeken, vierhoeken en niet-laadbare aansluitingen.
Prestatie-indicatoren
3. Kenmerkende impedantie: De kenmerkende impedantie van N-type connectoren bedraagt gewoonlijk 50 ohm, wat de standaardimpedantie is die veel wordt gebruikt op het gebied van mobiele communicatie, draadloze data,paging systeem, enz.
Toepassingen:
1Mobiele communicatiebasisstation: vanwege de hoge betrouwbaarheid en uitstekende intermodulatieprestaties,N-type connector wordt vaak gebruikt in mobiele communicatiebasisstations om een stabiele signaaloverdracht te garanderen.
2Draadloze communicatieapparatuur: In draadloze communicatieapparatuur zijn N-type connectoren door hun hoge vermogen en goede RF-prestaties een ideale keuze.
3Omroep- en televisie-uitzend- en ontvangst: N-connectoren zijn geschikt voor omroep- en televisie-uitzend- en ontvangstsystemen en kunnen een stabiele signaalverbinding bieden.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
