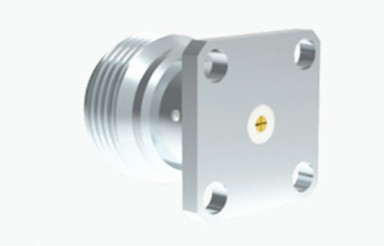

N Vrouwelijke coaxiale RF-aansluiting met micro-strook met pinφ 0.45

N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45
N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45 N Female RF Coaxial Connector With Micro-strip Matched Pinφ 0.45

Grote Afbeelding :  N Vrouwelijke coaxiale RF-aansluiting met micro-strook met pinφ 0.45 Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: ELT (Elite)
Certificering: ISO-9001-2015
Modelnummer: N-KFD55
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100 stuks
Prijs: negotiable
Verpakking Details: Standaard exportkarton
Levertijd: Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities: T/T, L/C, Western Union
Levering vermogen: 1,0001000 stuks per maand
Contact
Gedetailleerde productomschrijving
Naam van het product: N Type rf Coaxiale Conector Platering: met een breedte van niet meer dan 15 mm
VSwr: ≤ 1.3 Frequentiebereik: DC~11GHz
Model: N-KFD55 Impedantie: 50Ω
Markeren:

N Vrouwelijke coaxiale RF-connector

,

φ0

N Vrouwelijke coaxiale RF-aansluiting met micro-strips met Pinφ0.45

De N-serie connectoren zijn ontworpen en vervaardigd in overeenstemming met MIL-C-39012, voorzien van draadverbindingen en met lucht als dielectricum.Ze leveren uitstekende elektrische prestaties tot 11 GHz.Onze precieze connectoren kunnen frequenties tot 18 GHz ondersteunen en kunnen zich aanpassen aan verschillende radiofrequentiekabels.hoge betrouwbaarheid, en een brede bandbreedte, waardoor ze veel worden gebruikt in industrieën als luchtvaart, ruimtevaart, radar, microgolfcommunicatie, digitale telecommunicatie en microgolfmeting.de N-type aansluiting wordt gewoonlijk gebruikt als testinterface aansluiting, die op grote schaal in tal van testinstrumenten zijn verwerkt.



Specificatie

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie 50Ω
Frequentiebereik DC~11GHz ((Max.18GHz)
Nominale spanning 1000VRMS* ((Max.Zeespiegel)
Dielectrieken Spanningsweerstand 1500VRMS* (max.zeespiegel)
Isolatieweerstand ≥ 5000 MΩ
Centrale weerstand Buitenste geleider ≤ 0,5 mΩ
Centrale geleider ≤ 1,5 mΩ
VSWR ≤ 1.3
Materiaal en mechanische eigenschappen
Centrale dirigent Mannelijk met een breedte van niet meer dan 15 mm
Vrouwelijke Fosforbronzen, verguld
Veerkrachtig contact Fosforbrons met een breedte van niet meer dan 50 mm
Schelp / Behuizing Messing roestvrij staal Goud geplatte passivatie
Kabelklem met een gewicht van niet meer dan 10 kg met een breedte van niet meer dan 15 mm
Isolator PTFE
Gaskets Silikonrubber
Duurzaamheid 500 cycli

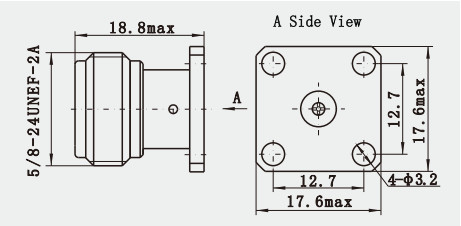

Gedetailleerde tekening

N Vrouwelijke coaxiale RF-aansluiting met micro-strook met pinφ 0.45 0

N Vrouwelijke coaxiale RF-aansluiting met micro-strook met pinφ 0.45 1

Kenmerken

1. laag verlies: door gebruik te maken van hoogwaardige materialen en een precisie-productieproces, produceren N-type connectoren zeer laag verlies in het signaaltransmissieproces,die bijdraagt aan de verbetering van de efficiëntie en kwaliteit van de signaaloverdracht.

2. Sterke duurzaamheid: na speciale behandeling en testen kunnen N-type connectoren stabiel werken onder moeilijke omgevingsomstandigheden (zoals hoge temperatuur, lage temperatuur, vochtigheid, enz.).) en hebben een lange levensduur.

3. Goede compatibiliteit: N-aansluitingen zijn compatibel met veel soorten kabels, waaronder semi-stijve kabels en flexibele kabels, enz., waardoor deze meer op praktijk toepasbaar zijn.



Toepassingen

1Medische apparaten: N-type connectoren worden ook gebruikt op het gebied van medische apparaten om betrouwbare verbindingen te bieden voor RF-signaaloverdracht in medische apparatuur.Dit vereist verbindingen met een hoge mate van precisie en betrouwbaarheid om de goede werking van medische apparatuur te garanderen.

2. Luchtvaart: In de luchtvaart hebben N-connectoren ook een breed scala aan toepassingen.verbindingen met een hoge betrouwbaarheid om de stabiele werking van apparatuur in extreme omstandigheden te garanderen.



Productcatalogus

RF-adapter
RF-kabelsamenstellingen
Vergrendeling van de verpakking
Connector van de serie J30J
Mikrogolf-roterende gewrichten
Waaggeleider naar coaxiale adapter
SMA/SSMA RF-connector
SMP/SSMP RF-connector
MCX/MMCX RF-connector
TNC RF-connector
N-type RF-connector
BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm)



Verpakking en levering

* Standaard exportkarton
* Volgens de eisen van de klant



NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
