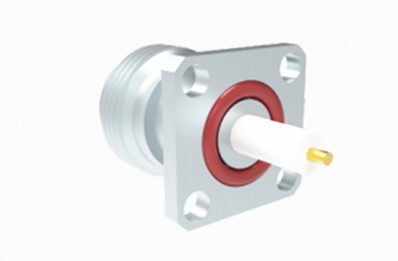

Type N Vrouwelijke 4-holes flens micro-strook RF coaxiale connector met duurzame siliconen rubberpakking
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Geslacht: | Vrouwelijke | dichtheid: | Silikonrubber |
| Duurzaamheid: | 500 cycli | Lichaamsstijl: | Recht. |
| Markeren: | 4-holes flens RF coaxiale connector,Micro-strip RF coaxial connector |
||
Type N Vrouwelijke 4-holes flens micro-strook RF coaxial connector
N-type connectoren zijn coaxiale connectoren die gebruikmaken van een gegraven koppelmechanisme, die een uitstekende weerstand tegen trillingen en een superieure elektrische prestatie bieden.Ze werken meestal binnen een frequentiebereik van 11 GHz, maar kunnen frequenties tot 18 GHz ondersteunen.Deze connectoren zijn veelzijdig en compatibel met verschillende soorten RF-kabels, waardoor ze op grote schaal worden gebruikt in industrieën zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie,digitale communicatie, en test- en meetapparatuur.
We bieden aanpassingsmogelijkheden voor verschillende N-type connectoren en adapters om aan de specifieke eisen van de klant te voldoen.flenshoudingen of schotmontageconfiguraties, kunnen wij onze producten op maat maken om aan uw behoeften te voldoen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

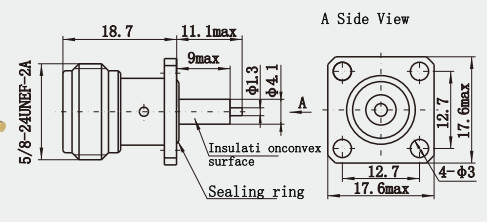

Gedetailleerde tekening
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |
Kenmerken:
1Robuuste structuur: N-type aansluitingen hebben een robuuste constructie en zijn geschikt voor moeilijke werkomgevingen of testgebieden die herhaalde aansluiting en ontkoppeling vereisen.
2Gedrede aansluiting: N-type aansluitingen zijn gedraaid voor snelle en betrouwbare aansluiting door rotatie-vergrendeling.Dit ontwerp stelt de connector in staat om een stabiele verbinding te behouden, zelfs in trillings- of schokomgevingen.
3. Goed afscherming: De behuizing van een N-type aansluiting is gewoonlijk van metaal gemaakt,met een vermogen van meer dan 50 W,.
Toepassingen:
1. Communicatieapparatuur: N-type connectoren worden veel gebruikt in draadloze communicatieapparatuur, zoals basisstations en antennesystemen.een breed bereik aan frequenties en een laag verlies;, N-type connectoren kunnen voldoen aan de vraag naar hoogwaardige RF-connectoren in deze apparaten.
2. Automobiele elektronica: In de automobielelektronica spelen N-connectoren ook een belangrijke rol.Het kan betrouwbare verbindingsoplossingen bieden om een stabiele en betrouwbare signaaloverdracht tussen elektronische apparaten voor de automobielindustrie te garanderen.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| MCX/MMCX RF-connector |
| Waaggeleider naar coaxiale adapter |
| TNC RF-connector |
| SMP/SSMP RF-connector |
| SMA/SSMA RF-connector |
| Mikrogolf-roterende gewrichten |
| N-type RF-connector |
| BNC RF-connector |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
