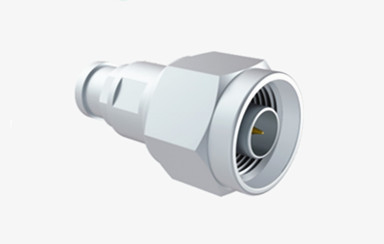

N Mannelijke RF coaxiale aansluiting voor CXN3450/MF740A kabelsoldeertype

Grote Afbeelding : N Mannelijke RF coaxiale aansluiting voor CXN3450/MF740A kabelsoldeertype Beste prijs

Productdetails:

Plaats van herkomst:	Chinees
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	N-J206G-1

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, L/C, Western Union
Levering vermogen:	1,0001000 stuks per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	N-type coaxiale RF-connector	Platering:	Goud- of nikkelgeplatte
Impedantie:	50Ω	Frequentiebereik:	DC~11GHz
Model:	N-J206G-1	Geslacht:	Vrouwelijke
Markeren:	Lijsttype RF coaxiale connector , N Mannelijke RF coaxial connector , CXN3450 RF coaxiale connector

N Mannelijke RF coaxiale aansluiting voor CXN3450/MF740A kabelsoldeertype

N-type connectoren zijn een type draad coaxiale connector bekend om hun uitstekende anti-vibratie eigenschappen en elektrische prestaties, met een typisch frequentiebereik tot 11 GHz.met een vermogen van meer dan 50 W,Deze connectoren zijn veelzijdig en compatibel met verschillende soorten RF-kabels, waardoor ze op grote schaal worden gebruikt in industrieën zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie,digitale communicatie, en test- en meetinstrumenten.

Specificatie

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~11GHz ((Max.18GHz)
Nominale spanning	1000VRMS* ((Max.Zeespiegel)
Dielectrieken Spanningsweerstand	1500VRMS* (max.zeespiegel)
Isolatieweerstand	≥ 5000 MΩ
Centrale weerstand	Buitenste geleider	≤ 0,5 mΩ
	Centrale geleider	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiaal en mechanische eigenschappen
Centrale dirigent	Mannelijk	met een breedte van niet meer dan 15 mm
	Vrouwelijke	Fosforbronzen, verguld
Veerkrachtig contact	Fosforbrons	met een breedte van niet meer dan 50 mm
Schelp / Behuizing	Messing roestvrij staal	Goud geplatte passivatie
Kabelklem	met een gewicht van niet meer dan 10 kg	met een breedte van niet meer dan 15 mm
Isolator	PTFE
Gaskets	Silikonrubber
Duurzaamheid	500 cycli

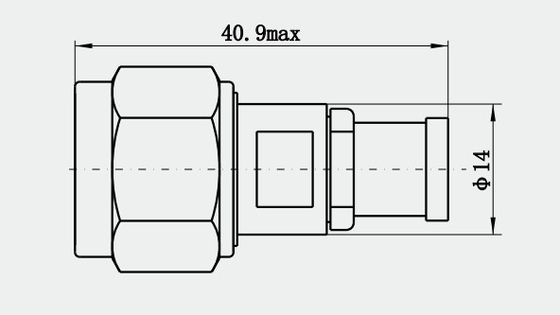

Gedetailleerde tekening

N Mannelijke RF coaxiale aansluiting voor CXN3450/MF740A kabelsoldeertype 0

N Mannelijke RF coaxiale aansluiting voor CXN3450/MF740A kabelsoldeertype 1

Kenmerken:

1Buitenste geleider: meestal van metaal, met een goede elektrische geleidbaarheid en mechanische sterkte, niet alleen als signaaltransmissiecircuit,maar ook een rol spelen bij het vaststellen en beschermen van de interne delen.
2- interne geleider: eveneens van metaal en de buitengeleider vormen samen het signaaltransmissie kanaal;het ontwerp moet ervoor zorgen dat de signaaloverdracht van laag verlies en hoge efficiëntie.
3. Isolator: gelegen tussen de binnenste en de buitenste geleiders, gebruikt om de twee te isoleren, om signaalkortsluiting te voorkomen, wordt het materiaal meestal geselecteerd dielektrische constante stabiliteit,goede temperatuurbestendigheid.
4- Vergrendelingsmechanisme: gebruik van draadverbindingen, door het draaien van het slot om een snelle en betrouwbare verbinding te bereiken,Dit ontwerp maakt de connector in trillingen of schok omgeving kan ook een stabiele verbinding te behouden.

Toepassingen:

1Draadloze communicatieapparatuur: N-type splice kabel RF-connectoren spelen een belangrijke rol in draadloze communicatieapparatuur, zoals basisstations, antennesystemen,microwave-transmissieapparatuur enzovoortHet heeft de kenmerken van een breedbandbreedte-transmissie en een lage verliesprestatie om een stabiele signaaloverdracht te garanderen.

2. Automobiele elektronische apparatuur: met de verbetering van de automobielelektronica worden N-type connectoren ook gebruikt in auto radar, navigatiesystemen,draadloos opladen en andere apparatuur om te voldoen aan de vraag naar hoogfrequente signaaloverdracht.

3Medische apparaten: op het gebied van medische apparaten kunnen N-type verbindingskabels en RF-connectoren worden gebruikt voor draadloze monitoring van medische apparaten, gegevensoverdracht, enz.om de nauwkeurigheid en realtime medische gegevens te waarborgen.

Productcatalogus:

RF-adapter

RF-kabelsamenstellingen

Vergrendeling van de verpakking

Connector van de serie J30J

Mikrogolf-roterende gewrichten

Waaggeleider naar coaxiale adapter

SMA/SSMA RF-connector

SMP/SSMP RF-connector

MCX/MMCX RF-connector

TNC RF-connector

N-type RF-connector

BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm)

Verpakking en levering:

* Standaard exportkarton
* Volgens de eisen van de klant

NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
