N Mannelijk roestvrij staal RF coaxial connector soldeerklemmontage
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz (Max.18GHz) |
| Model: | N-J417G | VSWR: | ≤ 1.3 |
| Markeren: | N Mannelijke RF coaxial connector,RF-coaxiale connector van roestvrij staal,Soldeerklemmontage RF coaxiale connector |
||

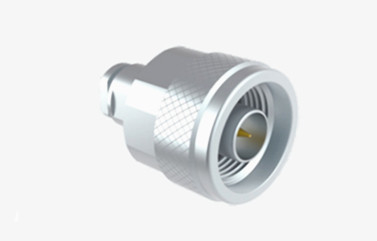

N Mannelijk roestvrij staal RF coaxial connector soldeerklemmontage
N-type connectoren zijn voorzien van gegraven koppelingen, die sterke anti-vibratiemogelijkheden en uitstekende elektrische prestaties bieden, meestal met frequenties tot 11 GHz.Onze geavanceerde modellen verlengen dit bereik tot 18 GHz.De LTI N-connectoren voldoen aan de MIL-C-39012-normen.en veel gebruikt in de luchtvaart, lucht- en ruimtevaart, radarsystemen, microgolfcommunicatie, digitale telecommunicatie en test- en meetinstrumenten.
We bieden aanpassingen voor verschillende N-type connectoren en adapters om aan de diverse behoeften van klanten te voldoen, of u nu een rechte of rechthoekige configuratie, een flenshang of een schot optie nodig heeft.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen. met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons, met een breedte van niet meer dan 15 mm | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing roestvrij staal | met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

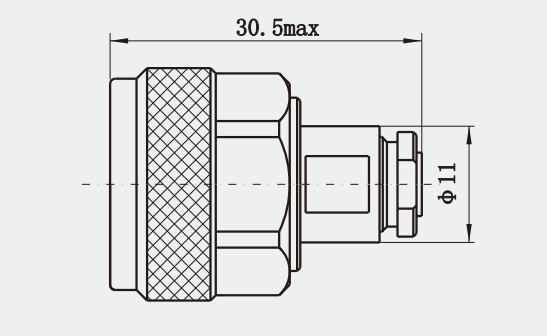

Gedetailleerde tekening
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
Kenmerken:
1Uitwisselbaarheid: N-type connectoren kunnen worden uitgewisseld met internationale NG-type vergelijkbare producten, waardoor de veelzijdigheid en flexibiliteit toeneemt.
2Toepassingsgebieden: Vanwege de uitstekende prestaties en betrouwbaarheid worden N-type connectoren veel gebruikt in radar, communicatie, gegevensoverdracht en ruimtevaartapparatuur.
Toepassingen:
RF-laboratorium: In het RF-laboratorium worden N-connectoren gebruikt om verschillende RF-instrumenten en testapparatuur aan te sluiten om hoogfrequente, krachtige experimenten te ondersteunen.
Antennetesten: bij antennetesten worden N-type aansluitingen gebruikt om antennes en testapparatuur aan te sluiten om de nauwkeurigheid en betrouwbaarheid van de testgegevens te waarborgen.
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We kijken ernaar uit om uw vraag te ontvangen op een vroegtijdige datum. Neem contact met ons op wat u nodig heeft (( kabellengte / connector) zodat we u de SPEC kunnen bieden, en de beste kwaliteit en service,concurrerende prijs, tijdige reactie, tijdige levering
