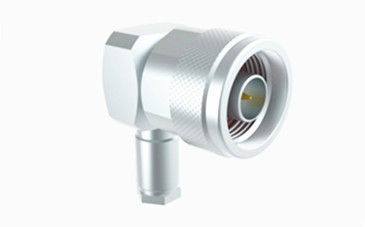

N-serie mannelijke rechthoekige RF-coaxiële connector van roestvrij staal voor kabel CXN3449/MF503A
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-JW417G | Geslacht: | Mannelijk |
| Markeren: | Mannelijke rechthoek RF coaxial connector,RF-coaxiale connector van roestvrij staal,CXN3449/MF503A RF Coaxiale connector |
||
N-serie mannelijke rechthoekige RF-coaxiële connector van roestvrij staal voor kabel CXN3449/MF503A
N-type connectoren zijn gegraven, coaxiale connectoren ontworpen voor een robuuste anti-vibratie prestaties en uitstekende elektrische eigenschappen, met onze modellen ondersteunen frequenties tot 18 GHz.Deze connectoren zijn compatibel met een verscheidenheid aan RF-kabels en worden veel gebruikt in industrieën zoals luchtvaart, lucht- en ruimtevaart, radarsystemen, microgolvekommunicatie, digitale telecommunicatie en voor test- en meetinstrumenten.
Wij bieden aanpassingsmogelijkheden voor verschillende N-type connectoren om aan diverse klantvereisten te voldoen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

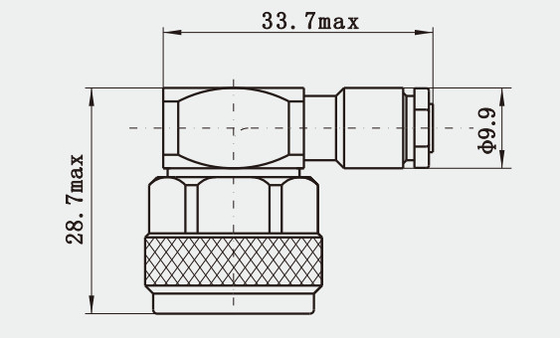

Gedetailleerde tekening
Kenmerken:
1. Lichaamsmateriaal: het lichaamsmateriaal van N-connectoren kan koper of roestvrij staal zijn. Roestvrijstalen connectoren zijn duurzamer en geschikter voor harde omgevingen zoals hoge temperatuur,hoge luchtvochtigheid en corrosieve gassen.
2Betrouwbaarheid en levensduur: N-type connectoren worden gekenmerkt door hoge betrouwbaarheid en lange levensduur en kunnen stabiel werken in verschillende harde omgevingen.Het draadverbindingsmechanisme is redelijkerwijs ontworpen om effectief loslopen en afvallen te voorkomen.
Toepassingen:
1Beheersystemen: In industriële beheersystemen worden N-connectoren gebruikt om verschillende sensoren en actuatoren aan te sluiten om de nauwkeurige transmissie van beheerssignalen te waarborgen.
2Test- en meetapparatuur: In test- en meetapparatuur worden N-type aansluitingen gebruikt om het testinstrument en het geteste apparaat te verbinden om een betrouwbare signaalverbinding te bieden.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
