N-type vrouwelijke roestvrijstalen RF-connector voor CXN3507/M363A-kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N-type coaxiale RF-connector | Platering: | Geplatte met goud of met nikkel |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KF507G-2 | Geslacht: | Vrouwelijke |
| Markeren: | N-type vrouwelijke RF-connector,CXN3507 RF-connector,M363A RF-connector |
||

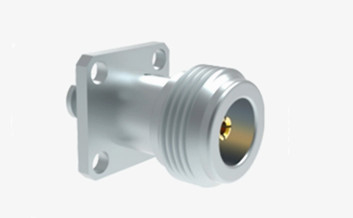

N-type vrouwelijke roestvrijstalen RF-connector voor CXN3507/M363A-kabel
De N-serie connectoren zijn ontworpen en vervaardigd volgens de MIL-C-39012-normen.Deze connectoren leveren een superieure elektrische prestatie over frequenties tot 11 GHzOnze precieze connectoren verlengen dit bereik tot een indrukwekkende 18 GHz en zijn aanpasbaar aan een breed spectrum van radiofrequentie kabels.hoge betrouwbaarheid, een uitgebreide frequentiebandbreedte en extra voordelen, vinden ze uitgebreide toepassingen in sectoren zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie,digitale telecommunicatie, en microgolfmetingen.
Bovendien dient de N-type aansluiting als een veelgebruikte testinterface aansluiting, die veel wordt gebruikt in test- en meetinstrumenten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Gaskets | Silikonrubber | |
| Isolator | PTFE | |
| Duurzaamheid | 500 cycli | |

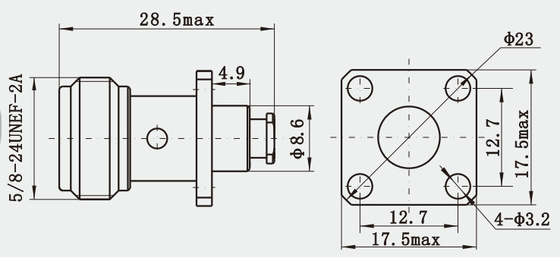

Gedetailleerde tekening
Kenmerken:
1. Uiterlijk en structuur: N-type aansluitingen zijn verkrijgbaar in rechte of rechthoekige profielen, evenals 4-holes flens, inpers, afsluiting, 2-holes paneel, 4-holes paneel,of niet-geschikte typen om aan verschillende installatie- en toepassingsbehoeften te voldoenMet zijn solide structuur wordt het vaak gebruikt in harde werkomgevingen of testgebieden die herhaalde aansluiting en ontkoppeling vereisen.
2. Beëindigingsmethoden: N-connectoren zijn verkrijgbaar in verschillende beëindigingsmethoden, waaronder snap/solder, snap/solder (statisch contact), crimp/solder, veldvervangbaar, gelast,of gelast/gelast, die flexibele aansluitingsmogelijkheden biedt.
Toepassingen:
1Satellietcommunicatie: In het satellietcommunicatiesysteemN-type aansluitingen worden gebruikt om de communicatieverbinding tussen grondstations en satellieten te verbinden om de efficiëntie en veiligheid van de gegevensoverdracht te waarborgen.
2. Avionica: Avionica-apparatuur zoals navigatiesystemen, communicatiesystemen, enz., maakt ook veel gebruik van N-type connectoren om met de harde werkomgeving om te gaan.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| SMA/SSMA RF-connector |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| MCX/MMCX RF-connector |
| SMP/SSMP RF-connector |
| Vergrendeling van de verpakking |
| TNC RF-connector |
| N-type RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
