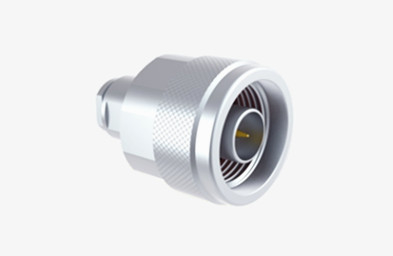

N Mannelijke roestvrijstalen soldeer + klem RF coaxiale connector voor MF147A/MF147B kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-J416G-1 | Geslacht: | Mannelijk |
| Markeren: | N Mannelijke RF coaxial connector,RF-coaxiale connector van roestvrij staal,MF147B Kabel RF coaxial connector |
||
N Mannelijke soldeer van roestvrij staal +clamp RF coaxiale connector voor MF147A/MF147B-kabel
N-type connectoren zijn gegraven coaxiale connectoren die bekend staan om hun uitstekende anti-vibratie-mogelijkheden en elektrische prestaties, met een typisch frequentiebereik van maximaal 11 GHz.Onze N-type connectoren kunnen frequenties ondersteunen tot 18 GHz.Ze zijn compatibel met verschillende soorten RF-kabels en worden vaak gebruikt in de luchtvaart, ruimtevaart, radar, magnetronen, digitale communicatie en test- en meetinstrumenten.
We bieden aanpassingen voor verschillende soorten N-type connectoren en adapters om te voldoen aan verschillende klantvereisten.opties voor het bevestigen van een flanker of een schotel, kunnen wij uw specifieke behoeften tegemoetkomen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

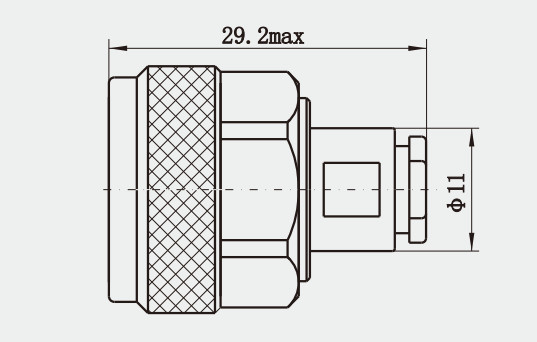

Gedetailleerde tekening
Kenmerken:
1Frequentiebereik: N-type connectoren ondersteunen signalen in het frequentiebereik van 0 tot 11 GHz, met verbeterde typen tot 18 GHz.Dit maakt het uitstekend in hoogfrequente toepassingen en voldoet aan de behoeften van moderne communicatie- en radarsystemen.
2. Impedantiespecificatie: De impedantiespecificatie van N-connectoren bedraagt meestal 50 ohm, wat een van de meest gebruikte impedantievallen is in het RF-veld,het helpen om de stabiliteit en efficiëntie van de signaaloverdracht te waarborgen.
Toepassingen:
1. Base-stationconstructie: N-type connectoren worden gebruikt in RF-transceivermodules van basisstations om de stabiliteit en betrouwbaarheid van signaaloverdracht te waarborgen.
2. Microwave transmissie: In microwave transmissie systemen worden N-connectoren gebruikt om de antenne te verbinden met de zend/ontvangende apparatuur, waardoor een efficiënt signaaltransmissiepad wordt bereikt.
Productcatalogus:
| RF-adapter |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| MCX/MMCX RF-connector |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF-connector |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
