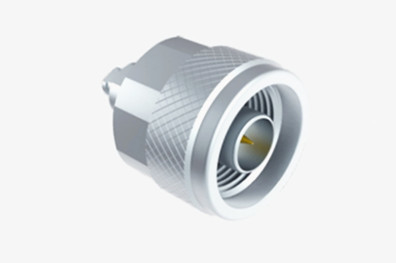

N-type soldeerklem RF coaxiale connector voor CXN3506 / MF108A kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | N Type rf Coaxiale Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Frequentiebereik: | DC~11GHz |
| Model: | N-J506G | Impedantie: | 50Ω |
| Markeren: | N-type coaxiale RF-connector,MF108A RF coaxiale aansluiting,CXN3506 RF Coaxial Connector |
||
N-type soldeerklem RF coaxial connector voor kabel CXN3506/MF108A
De N-serie connectoren zijn zorgvuldig ontworpen en vervaardigd om aan de specificaties van MIL-C-39012 te voldoen.Dit ontwerp zorgt voor uitzonderlijke elektrische prestaties tot een frequentie van 11 GHzDe precieze connectoren van ons bedrijf kunnen frequenties tot 18 GHz ondersteunen en zijn compatibel met een grote verscheidenheid aan radiofrequentiekabels.Deze connectoren zijn zeer gewaardeerd voor hun uitstekende schokbestendigheid, betrouwbaarheid en brede bandbreedte mogelijkheden.Daarom vinden zij uitgebreide toepassingen in industrieën zoals luchtvaart, ruimtevaart, radar, microgolfcommunicatie, digitale telecommunicatie,en microgolfmetingBovendien wordt de N-type connector gewoonlijk gebruikt als testinterface-connector en wordt deze op grote schaal in verschillende testinstrumenten opgenomen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

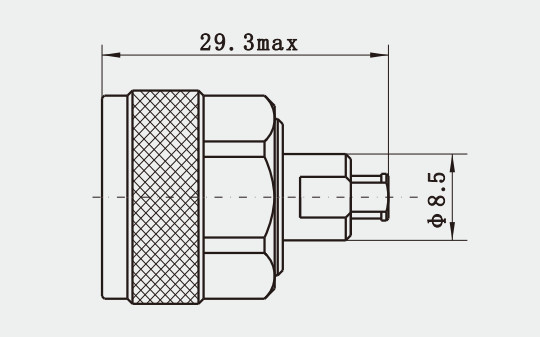

Gedetailleerde tekening
Kenmerken
1Materiaal en duurzaamheid:
De N-type aansluitingen zijn meestal duurzamer en kost meer om te produceren.
2. Constructie en type:
N-type aansluitingen zijn robuust gebouwd en worden vaak gebruikt in moeilijke werkomgevingen of in testgebieden waar herhaalde aansluiting en ontkoppeling vereist is.
Het wordt geclassificeerd als mannelijk of vrouwelijk, en stijlen zijn beschikbaar in standaard of omgekeerde polariteit.
De vorm wordt ingedeeld in rechthoekig of rechthoekig type, evenals 4-gat flenstertype, inpers-type, schottype, 2-gat paneltype, 4-gat paneltype of no-load-type en vele andere soorten.
Toepassingen
1Communicatieapparatuur: N-type connectoren worden gebruikt in verschillende communicatieapparaten, waaronder microgolfapparatuur en digitale communicatiesystemen.Ze vergemakkelijken de aansluiting van RF-kabels of microstriplijnen in RF-circuits.
2Testinstrumenten: vanwege hun uitstekende afschermingsprestatiesN-type aansluitingen worden vaak gebruikt in test- en meetapparatuur om een nauwkeurige signaaloverdracht te garanderen en elektromagnetische interferentie te voorkomen.
3. Luchtvaart: N-type connectoren worden veel gebruikt in militaire communicatie, luchtvaart en grondlanceringssystemen vanwege hun hoge betrouwbaarheid en robuuste weerstand tegen trillingen.
4Draadloze apparaten: In speciale toepassingen die een hoog beschermingsniveau vereisen, zoals extreme temperaturen, druk of trillingsomgevingen, zijn N-type connectoren een ideale keuze.
5Antennen en radarsystemen: N-type connectoren worden ook vaak aangetroffen in antenne- en radarsystemen om een stabiele signaaloverdracht en hoogwaardige communicatieverbindingen te garanderen.
6Medische hulpmiddelen: In sommige medische hulpmiddelen met een hoge precisie kunnen N-type connectoren ook worden gebruikt om sensoren aan te sluiten en signalen over te brengen, met name in toepassingen die miniaturiseerde connectoren vereisen.
Productcatalogus
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
