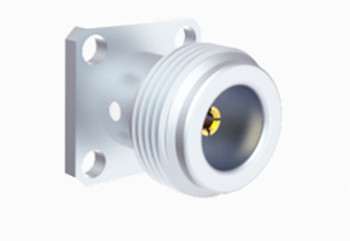

Vrouwelijke coaxiale aansluiting voor 2 semi-stijve / flexibele kabels Frequentiebereik DC-11GHz N-KFB2G-15
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N-type coaxiale RF-connector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KFB2G-15 | Geslacht: | Vrouwelijke |
| Markeren: | Semi-stijve N-vrouwelijke coaxiale aansluiting,DC-11GHz N Vrouwelijke coaxiale connector,Vast staal N Vrouwelijke coaxiale aansluiting |
||
N Vrouwelijke roestvrijstalen soldeerklem RF coaxiale aansluiting voor 2# half-stijf/flexibel kabel
De N-type aansluitingen zijn gegraven coaxiale koppelingen die bekend staan om hun robuuste antivibratie eigenschappen en uitstekende elektrische eigenschappen.Deze connectoren zijn veelzijdig., compatibel met verschillende soorten RF-kabels, en veel gebruikt in de luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie, digitale transmissie en test- en meetinstrumenten.
Wij bieden aanpassingsdiensten voor een breed scala aan N-type connectoren om aan de specifieke eisen van de klant te voldoen.
We bieden aanpassingsdiensten voor een verscheidenheid aan N-type connectoren en adapters om aan de specifieke eisen van de klant te voldoen.opties voor het bevestigen van een flanker of een schotel, kunnen we onze producten aanpassen aan uw unieke behoeften.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

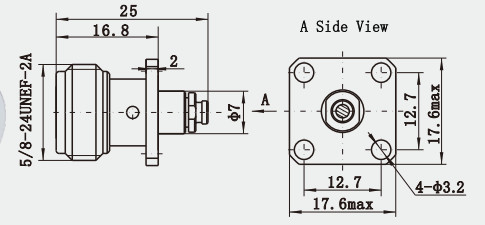

Gedetailleerde tekening
Kenmerken:
1. Beëindigingsmethode
Snap / Solder.
Krimp/soldeer.
Veld vervangbaar type.
gesoldeerd of gelast/gelast.
2. Vormclassificatie
Het type recht of rechthoekig.
Vier-gat flenstertype, ingedrukt-type, schottype, twee-gat paneeltype, vier-gat paneeltype of niet-inpassend type.
Toepassingen:
1. Luchtvaart: In de luchtvaart spelen N-type RF coaxiale connectoren ook een belangrijke rol.en een stabiele werkomstandigheden te handhaven om de betrouwbaarheid van de signaaloverdracht te waarborgen.
2. Radar systeem: Aangezien N-type RF coaxial connectoren signaalfrequentiebereik tot 18 GHz ondersteunen, worden ze ook veel gebruikt in radar systeem.Het kan voldoen aan de vraag van radar systeem voor hoogfrequente signaaloverdracht.
3Testinstrumenten: coaxiale RF-connectoren van het type N zijn eveneens een onmisbaar onderdeel van testinstrumenten.De verschillende verbindingsmethoden en de goede compatibiliteit maken het in staat om te voldoen aan de behoeften van verschillende testscenario's.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
