Hoogwaardige N Man Flange Mount Micro Strip RF Coaxial Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Geslacht: | Mannelijk |
| Model: | N-JFD95 | Frequentiebereik: | DC~11GHz |
| Markeren: | Hoogwaardige coaxiale RF-connector,Micro Strip RF Coaxial Connector |
||

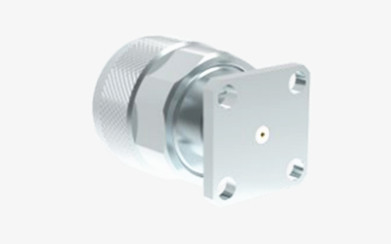

Hoogwaardige N Man Flange Mount Micro Strip RF Coaxial Connector
N-type connectoren zijn gegraven coaxiale connectoren die zijn ontworpen voor een optimale antivibratieprestatie en superieure elektrische eigenschappen, met een typisch frequentiebereik van maximaal 11 GHz.Onze high-performance N-type connectoren verlengen dit bereik tot 18 GHz.. Ze zijn compatibel met verschillende soorten RF-kabels en worden veel gebruikt in industrieën zoals luchtvaart, ruimtevaart, radarsystemen, microgolven en digitale communicatie,alsmede in test- en meetinstrumenten.
We bieden aanpassingsmogelijkheden voor verschillende soorten N-type connectoren en adapters om aan de specifieke eisen van klanten te voldoen.opties voor het bevestigen van een flanker of een schotel, kunnen we onze producten op maat maken aan uw exacte specificaties.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 2,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen.
met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons,
met een breedte van niet meer dan 15 mm |
|
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing roestvrij staal |
met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

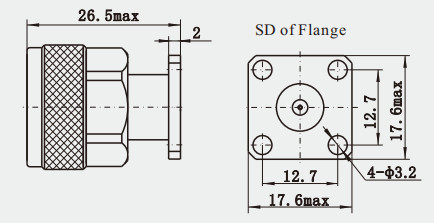

Gedetailleerde tekening
Kenmerken:
1. Mechanische sterkte: N-type connector is gemaakt van metaalmateriaal met een goede elektrische geleidbaarheid en mechanische sterkte.maar speelt ook de rol van het bevestigen en beschermen van de interne delenBovendien biedt het compacte ontwerp en de uitstekende prestaties een betrouwbare verbindingsoplossing voor de transmissie van verschillende RF-signalen.
2. Toepassingsgebieden: N-connectoren worden veel gebruikt in de luchtvaart, ruimtevaart, radar, microgolfcommunicatie, digitale communicatie, medische apparatuur en andere gebieden.Door zijn uitstekende elektrische prestaties en mechanische sterkte, is het vooral geschikt voor gebieden die een hoge draagcapaciteit, goede RF-prestaties en werken met grotere coaxkabelomvang vereisen.
3- Compatibiliteit: N-connectoren zijn compatibel met veel soorten kabels, waaronder half-stijve kabels en flexibele kabels, enz., waardoor ze in praktische toepassingen meer toepasbaar zijn.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Toepassingen:
1. Microwavecommunicatie: In het gebied van microwavecommunicatie worden N-connectoren gebruikt om microwave-transmissielijnen te verbinden om een efficiënte signaaloverdracht te garanderen en signaalverlies te verminderen.
2Digitale communicatie: Digitale communicatiesystemen vereisen snelle en nauwkeurige gegevensoverdracht.en N-type connectoren zorgen voor de noodzakelijke verbindingsoplossingen om de gegevensintegriteit en de transmissiesnelheid te waarborgen.
3. Mikrogolfmeting: bij mikrogolfmetingstoestellen worden N-type aansluitingen gebruikt om het testinstrument aan het te testen apparaat te verbinden,en hun precieze verbindingsprestaties zijn van cruciaal belang voor de nauwkeurigheid van de meetresultaten.
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
