N Mannelijke 4-holes flens RF coaxiale connector met isolatie convex oppervlak
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Geslacht: | Mannelijk |
| Model: | N-JFD94 | Frequentiebereik: | DC~11GHz |
| Productnaam: | N Type rf Coaxiale Schakelaar | ||
| Markeren: | N Mannelijke 4-gaats Flens Connector,RF Coaxiale Connector Isolatie Convexe,N Mannelijke Flens RF Adapter Connector |
||

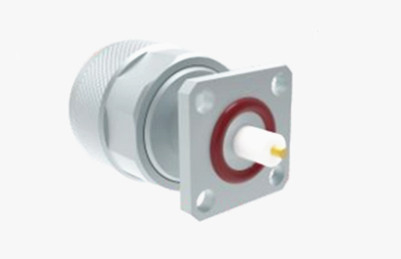

N Male 4-gaats Flens RF Coaxiale Connector met Isolatie Convex Oppervlak
De N-serie connector voldoet aan de MIL-C-39012-standaard, met een schroefdraadontwerp en lucht als medium. Deze connector biedt uitzonderlijke elektrische prestaties en ondersteunt frequenties tot 11 GHz. De precisie N-type connectoren van Elite Electronic breiden dit bereik verder uit tot 18 GHz en zijn compatibel met verschillende soorten RF-kabels. Vanwege hun uitstekende seismische weerstand, hoge betrouwbaarheid en brede frequentiebandbreedte, vinden deze connectoren uitgebreide toepassingen in sectoren zoals luchtvaart, ruimtevaart, radarsystemen, microgolfcommunicatie, digitale telecommunicatie, microgolfmetingen en meer. Bovendien dient de N-serie connector als een veelgebruikte testinterface in meetinstrumenten.
Specificatie
| Elektrische Kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz(Max.18GHz) | |
| Nominale Spanning | 1000VRMS*(Max.Zeenniveau) | |
| Diëlektrische Spanning-weerstand | 1500VRMS*(Max.Zeenniveau) | |
| Isolatieweerstand | ≥5000MΩ | |
| Middenweerstand | Buitengeleider | ≤0.5mΩ |
| Middengeleider | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| Materiaal & Mechanische Kenmerken | ||
| Middengeleider | Man | Messing,
Vernikkeld |
| Vrouw | Fosforbrons,
Vernikkeld |
|
| Veerkrachtig Contact | Fosforbrons | Vernikkeld |
| Behuizing / Huisvesting | Messing Roestvrij staal |
Vernikkeld |
| Kabelklem | Messing | Vernikkeld |
| Isolator | PTFE | |
| Pakking | Siliconenrubber | |
| Duurzaamheid | 500 Cycli | |

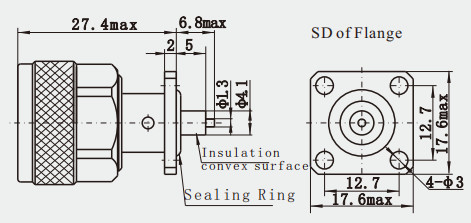

Gedetailleerde Tekening
Kenmerken:
1. Structureel ontwerp: De N-type connector maakt gebruik van een schroefdraadverbinding die roteert en vergrendelt voor een snelle en betrouwbare verbinding. Dit ontwerp zorgt ervoor dat de connector een stabiele verbinding behoudt, zelfs in omgevingen met trillingen of schokken. De structuur is meestal verdeeld in mannelijk of vrouwelijk, en de stijl heeft standaard polariteit of omgekeerde polariteit.
2. Frequentiebereik: N-connectoren ondersteunen een breed scala aan signaalfrequenties, van 0 tot 11 GHz, en verbeterde types kunnen zelfs tot 18 GHz dekken, waardoor ze voldoen aan de behoeften van een verscheidenheid aan RF-toepassingen.
3. ELEKTRISCHE PRESTATIES: N-type connectoren hebben goede elektrische prestaties, waaronder laag verlies en hoge afscherming. Ze zijn gemaakt van hoogwaardige materialen en een precisieproductieproces, wat resulteert in zeer laag verlies tijdens signaaloverdracht, wat helpt de efficiëntie en kwaliteit van signaaloverdracht te verbeteren. Ondertussen is de behuizing meestal gemaakt van metaalmateriaal met goede elektromagnetische afschermingsprestaties, wat de invloed van externe elektromagnetische interferentie op signaaloverdracht effectief kan voorkomen.
Vertaald met DeepL.com (gratis versie)
Productcatalogus:
| RF-adapter |
| RF-kabelassemblages |
| Glas-naar-metaal Hermetische Afdichtingen |
| J30J Serie Connector |
| Microgolf Draaiverbindingen |
| Golfgeleider naar Coaxiale Adapter |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| MCX/MMCX RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| BNC RF ConnectorMillimetergolf Connectoren (2,4 mm, 2,92 mm) |
Toepassingen:
1. Draadloze communicatieapparatuur: N-connectoren spelen een belangrijke rol op het gebied van draadloze communicatie, ze kunnen zorgen voor stabiele en efficiënte signaaloverdracht, ondersteunen een breed scala aan frequenties, om te voldoen aan de behoeften van mobiele communicatiebasisstations en draadloze netwerken.
2. Automotive elektronica: In de auto-industrie worden N-type connectoren gebruikt om verschillende sensoren, controlesystemen en infotainmentsystemen aan te sluiten om de betrouwbaarheid en stabiliteit van gegevensoverdracht te garanderen.
3. Medische Apparaten: Het gebied van medische apparaten heeft extreem hoge eisen aan connectoren. N-type connectoren worden gebruikt in medische beeldvormingsapparatuur en andere kritieke medische apparatuur vanwege hun goede elektrische prestaties en mechanische sterkte.
Vertaald met DeepL.com (gratis versie)
Verpakking & Levering:
* Standaard Export Karton
* Volgens de eisen van de klant
OPMERKING:
We hebben meer dan 10.000 soorten N Type Connector, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw detailsdetails.
