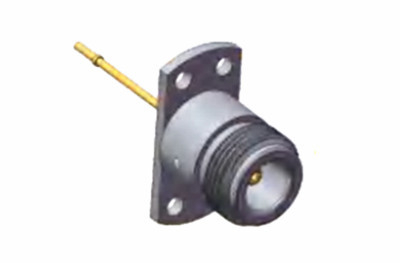

| Productnaam: | N Type rf Coaxiale Conector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| VSWR: | ≤1.3 | Frequentiebereik: | DC~11GHz |
| Model: | N-KFD381 | Impedantie: | 50Ω |
| Hoog licht: | Long Pin Contact RF Coaxial Connector,N-serie PCB-montage RF-connector,Vrouwelijke flens RF-connector |
||
De connectoren van de N-serie zijn ontwikkeld en vervaardigd volgens MIL-C-39012.
De precisiekonnektoren die worden geproduceerd, zijn in de vorm van elektrische verbindingen met een frequentie van tot 11 GHz.
De bandbreedte van de door ons bedrijf geproduceerde kabels kan tot 18 GHz bereiken en kan compatibel zijn met verschillende soorten radiofrequentiekabels.
uitstekende schokbestendigheid, hoge betrouwbaarheid, brede frequentiebandbreedte en andere voordelen, worden ze veel gebruikt op het gebied
De Commissie heeft de Commissie verzocht om een voorstel voor een richtlijn van het Europees Parlement en de Raad tot wijziging van Verordening (EG) nr. 1290/2005 tot vaststelling van de voorwaarden voor de toekenning van steun aan de ontwikkeling van de Europese luchtvaartmaatschappij.
Bovendien is de N-typeconnector een type testinterfaceconnector die veel wordt gebruikt in testinstrumenten.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |
Kenmerken
| met een gewicht van niet meer dan 50 kg |
| Subminiatuur |
| DC tot 40 GHz |
| Compacte grootte |
| Koppeling op druk- of knopslag |
| Volledige losmaak, beperkte losmaak en gladde boring |
| PCB- en kabelverbinding |
| Man en vrouw, rechte en rechterhoek keuze |
| Versies voor de bevestiging van kabels voor zowel flexibele als semi-stijve kabels |
| Normaal type en hermetisch, selectie flens- en draadmontage |

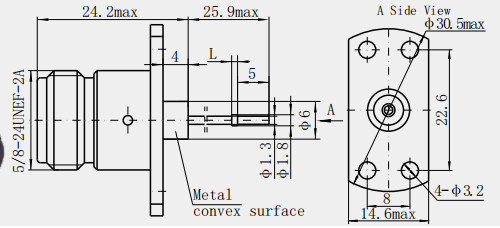

Gedetailleerde tekening
Toepassingen
* Computers/LAN's
* Mobiele communicatie
* Basisstation
* Outdoor faciliteiten
* Radar, magnetron
* Telecommunicatie
* Instrumenten
* Automobilerij
* Spronglijn aansluiten
* Basisfaciliteit
* Radio, TV antennesysteem
* Mobiele communicatie
Productcatalogus
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
