Het vernikkelde 50 Ohm SMB plooit rechtstreeks Elektronische rf-Stop Balansschakelaar
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SMB rf Conector | Verplaatsing: | Geplateerd nikkel/Goud |
|---|---|---|---|
| Duurzaamheid: | 500 cycli | Contactmateriaal: | Messing, BeCu |
| Materiaal: | met een gewicht van niet meer dan 10 kg | Ontwerpnorm:: | CEI 1169-33 |
| Type: | Recht. | Geslacht: | Mannelijk |
| Productnaam: | SMB RF-connector | ||
| Markeren: | SMB rechte krimpbare RF-stekker,50 Ohm vernikkelde SMB-connector,druk-trek RF coaxiale connector |
||

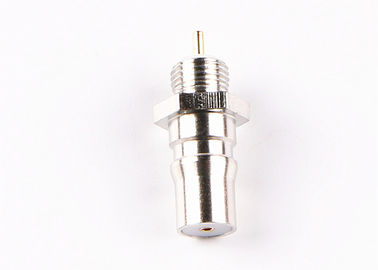

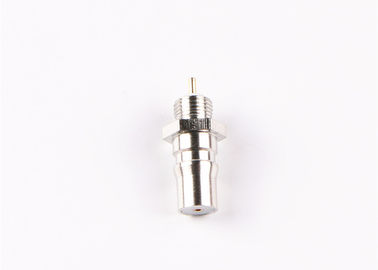

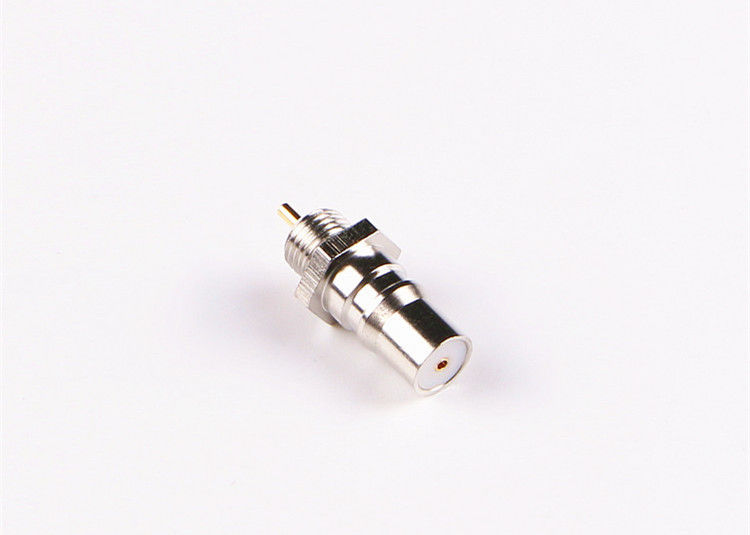

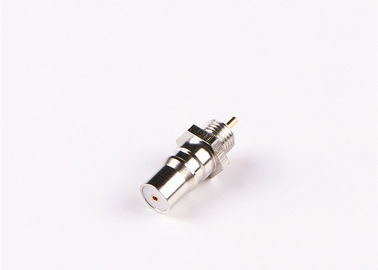

Vernikkeld 50 Ohm SMB Rechte Crimp Elektronische RF Plug Push Pull Connector
SMB-serie connectoren zijn een soort miniatuur push-on RF coaxiale connectoren met invoegstop, met de kenmerken van klein volume, licht gewicht, uitstekend gebruiksgemak en hoge betrouwbaarheid, enz., die geschikt zijn voor radioapparatuur en hoogfrequente circuits van elektronische apparatuur. Ze gebruiken een snap-on koppeling om de installatietijd te verkorten. Diverse plating opties in nikkel, goud en tin-lood. Selectieve plating biedt corrosiebestendige afwerking en goede soldeerbaarheid.
Specificatie
Opmerking: De specifieke gegevens van het model zijn gebaseerd op de gegevens in het product specificatieblad.
| Elektrische Kenmerken | ||
| Impedantie | 50 Ohm | |
| Frequentiebereik | DC~4GHz | |
| Nominale Spanning | 250 VRMS (Maximaal zeeniveau) | |
| Diëlektrische Spanning-weerstand | 750VRMS (Maximaal zeeniveau) | |
| Isolatieweerstand | >=5000MOhm | |
| Contactweerstand | Buitengeleider | <=6mOhm |
| Middengeleider | <=1.5 mOhm | |
| VSWR | <=1.3Invoegverlies | |
| ≤0.30dB | Productdetails | |
Materiaal & Mechanische Kenmerken
| Middengeleider | |||
| Man/Plug | Messing | Goud verguld | Veerkrachtig Contact |
| Sn-P brons | Goud verguld | Veerkrachtig Contact | |
| Beryllium koper | Vernikkeld | Isolatoren | |
| Messing, roestvrij staal | Vernikkeld | Isolatoren | |
| PTFE | Afdichtring | ||
| Siliconenrubber | Duurzaamheid | ||
| 500 cycli | RoHS-conform | ||
| Ja | Koppelcycli |
| 500 cycli | Contactretentie |
| 10N min | Kabelretentie |
| 100N min | Koppelkracht |
| 0.6N max | Ontkoppelkracht |
| 0.6 N max | Omgevingsspecificatie: |
Bedrijfstemperatuur
| -65 tot +165 graden C | IP-classificatie (Gekoppeld) |
| IP64 | Kenmerken: |
- 50 Ohm impedantie
- Lage kosten gecombineerd met hoge kwaliteit.
- Breedbandprestaties met lage reflectie van DC tot 18 GHz.
- Geschikt voor een breed scala aan mini-RG flexibele semi-rigide coaxkabels
- BNC-connectoren zijn verkrijgbaar in rechte of haakse versies, evenals bulkhead, 2-gaats paneel, 4-gaats paneel of montagevrije opties.
- Beschikbaar voor bevestiging aan industriestandaard kabels en als printplaatapparaat
- Bieden herhaalbare prestaties
Toepassing:
* Breedband
* Instrumentatie
* Antennes
* Telecom
* Computers
* Omroep
* Videosystemen
* Automotive
* Mil/Aero
* Telecommunicatie
* Draadloze industrieën
* Meetapparatuur
OPMERKING:
We hebben meer dan 10.000 soorten interconnectieproducten ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP etc.)), als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
