Nikkelgeplatte N-schot Female Flange Mount RF Coaxial Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KYFD1 | Geslacht: | Vrouwelijke |

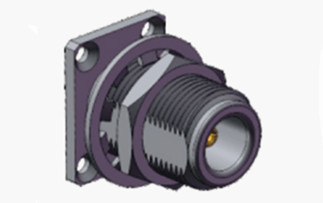

Nikkelgeplatte N-schot Female Flange Mount RF Coaxial Connector
De N-type connectoren maken gebruik van schroefdraadbindingsmechanismen, die een uitzonderlijke trillingsweerstand en geoptimaliseerde elektrische prestaties bieden.Onze geavanceerde modellen verlengen de operationele mogelijkheden tot 18 GHz.Deze connectoren zijn compatibel met verschillende RF-kabeltypen en zijn integrale onderdelen voor avionics, ruimtesystemen, radarnetwerken, microgolftoepassingen,digitale communicatie-infrastructuur, en nauwkeurige meetapparatuur.
Onze technische team is gespecialiseerd in het maken van maatwerk N-type oplossingen om te voldoen aan de precieze specificaties.met een vermogen van meer dan 50 W, bieden we volledig aangepaste adapters en connectoren om aan uw exacte toepassingsbehoeften te voldoen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

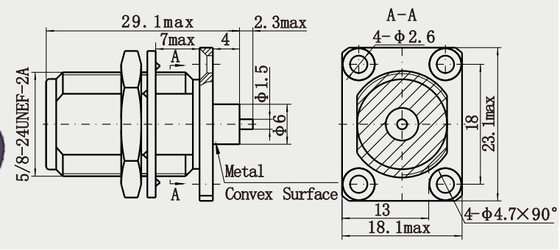

Gedetailleerde tekening
Kenmerken:
1- Gedrukt koppelingsontwerp: betrouwbare aansluiting door middel van rotatieverstrekking, met een goede mechanische stabiliteit en trillingsweerstand, geschikt voor trillingsomgevingen (bv. luchtvaart,auto's).
2. Multi-montage: ondersteunt rechthoekige, rechthoekige, flensmontage- of schotmontageconfiguraties om aan verschillende ruimtevereisten te voldoen.
Toepassingen:
1Omroep en radio en televisie
Broadcast TV Transmitter: wordt gebruikt om de zender aan te sluiten op de antenne om hoge frequentie RF-signalen (bijv. UHF/VHF-banden) over te brengen om een stabiele signaaldekking te garanderen34.
Kabeltelevisienetwerken: In kabeldistributiesystemen worden N-typeconnectoren gebruikt om coaxiale kabels te verbinden met apparatuur ter ondersteuning van analoge/digitale signaaloverdracht3.
2. Toets- en meetinstrumenten
Vector Network Analyzer/Spectrum Analyzer: wordt gebruikt als standaardinterface om het te testen apparaat met het instrument te verbinden om signaalonderzoek met hoge precisie te ondersteunen (bijv. DC tot 18 GHz) 14.
Signalgeneratoren/oscilloscopen: voor RF-signaalinput/uitput om een lage reflectie en een laag verlies1 te garanderen
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
