N Schot Vrouwelijke micro-band RF coaxial connector met koperen pin
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N Type rf Coaxiale Conector | Platering: | Geplatte met goud |
|---|---|---|---|
| Geslacht: | Vrouwelijke | Frequentiebereik: | DC~11GHz |
| Model: | N-KYD13 | Impedantie: | 50Ω |

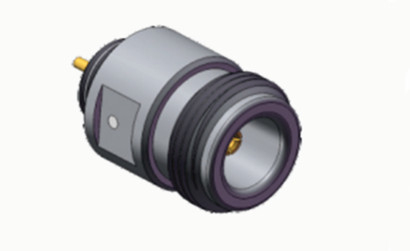

N Schot Vrouwelijke micro-band RF coaxial connector met koperen pin
Type-N connectoren zijn gegraven coaxiale interfaces bekend om hun robuuste trillingsweerstand, superieure elektrische prestaties,en een typische werkfrequentie tot 11 GHz, met onze geavanceerde modellen die deze capaciteit uitbreiden tot 18 GHz.Deze veelzijdige connectoren vertonen uitzonderlijke signaalintegriteit op meerdere RF-kabelplatforms en vinden een uitgebreide toepassing in lucht- en ruimtevaarttechniek, radarsystemen, microgolftechnologie,digitale telecommunicatie, RF-instrumentatie en hoogfrequente testomgevingen.
We zijn gespecialiseerd in het produceren van op maat gemaakte Type-N-oplossingen om aan diverse technische specificaties te voldoen.Onze aanpassingsmogelijkheden omvatten connector oriëntatie (standaard of rechthoekige configuraties), montage-stijlen (panel-mount, chassis-mount of flens-mount ontwerpen) en gespecialiseerde adapterconfiguraties, die zorgen voor een precieze integratie in uw unieke systeemvereisten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Kampioen.
met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbrons,
met een breedte van niet meer dan 15 mm |
|
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 15 mm |
| Schelp / Behuizing | Messing, roestvrij staal |
met een breedte van niet meer dan 15 mm |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

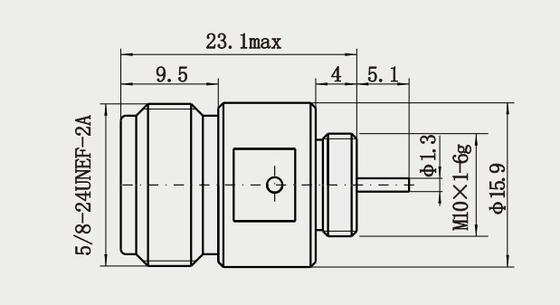

Gedetailleerde tekening
Kenmerken:
1Mechanische eigenschappen
Geaffineerde koppelingsontwerp: betrouwbare aansluiting door middel van rotatieverstrekking, met een goede mechanische stabiliteit en trillingsweerstand, geschikt voor trillingsomgevingen (bv. luchtvaart,auto's).
Multi-montage: ondersteunt rechte, rechthoekige, flensmontage- of schotmontageconfiguraties om aan verschillende ruimtevereisten te voldoen.
Duurzaamheid: Metalen materialen (zoals messing of roestvrij staal) gecombineerd met bekleding (zoals goud of zilver) om slijtvastheid, corrosiebestendigheid en betrouwbaarheid op lange termijn te garanderen.
Toepassingen:
1. ruimtevaart
Radarsystemen: worden gebruikt voor het aansluiten van radartransceivermodules en antennes, aangepast aan de behoeften van signaaloverdracht met een hoog vermogen en hoge frequentie14.
Elektronische oorlogsvoering: In militaire communicatie- en verstoringssystemen zorgen N-connectoren voor betrouwbare verbindingen die trillingsbestendig, waterdicht en stofdicht zijn14.
Avionica-apparatuur: gebruikt in luchtgebonden communicatie- en navigatiesystemen, aangepast aan extreme temperaturen en mechanische schokomgevingen14.
2Industrie en onderzoek
Microwave-experimenten en RF-O&O: Ondersteuning van het testen van hoogfrequente signalen en de integratie van apparatuur in laboratoriumomgevingen, zoals antenneontwerp en materiaalanalyse14.
High-performance datacenters: voor hogesnelheids-rv-verbindingen tussen servers en communicatieapparatuur om de signaalintegrititeit te waarborgen4.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
