N Schot Vrouwelijke RF Coaxial Connector met Microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N-type coaxiale RF-connector | Platering: | Goud- of nikkelgeplatte |
|---|---|---|---|
| Impedantie: | 50Ω | Frequentiebereik: | DC~11GHz |
| Model: | N-KYD9 | Geslacht: | Vrouwelijke |

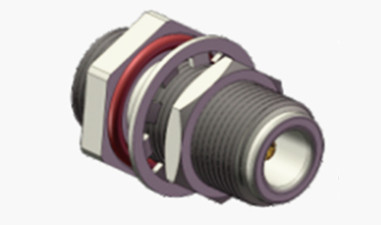

N Schot Vrouwelijke RF Coaxial Connector met Microstrip
N-type connectoren zijn nauwkeurig ontworpen, gegraven coaxiale interfaces die bekend staan om hun uitzonderlijke trillingsweerstand, geoptimaliseerde elektrische prestaties en uitgebreide frequentiemogelijkheden.Terwijl standaardmodellen meestal ondersteunen tot 11 GHz, onze geavanceerde configuraties bereiken operationele bandbreedten tot 18 GHz.Deze veelzijdige connectoren handhaven de signaalintegrititeit van verschillende RF-kabeltypen en zijn integrale onderdelen van hoogbetrouwbare systemen in de lucht- en ruimtevaarttechniek, radarnetwerken, microgolftelecommunicatie, digitale gegevensoverdracht en RF-instrumentatieplatforms.Wij zijn gespecialiseerd in het ontwerpen van op maat gemaakte N-type oplossingen voor specifieke toepassingsvereisten en milieuproblemen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

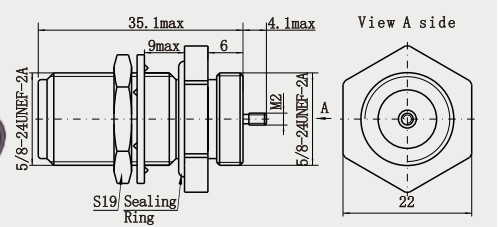

Gedetailleerde tekening
Kenmerken:
1. Een breed scala aan aanpassingsmogelijkheden: compatibel met een breed scala aan RF-kabels (bijv. halfstijve kabels, flexibele kabels), kan worden omgezet met SMA, BNC, TNC en andere connectoren via adapters,geschikt voor microgolfapparatuur, ruimtevaart, radar, testinstrumenten en andere gebieden 245.
2. Hoog vermogen: geschikt voor RF-toepassingen met een hoog vermogen, zoals basisstations, zenders, satellietcommunicatie, enz., met een vermogen dat groter is dan dat van kleine connectoren (bijv.BNC) 36.
3• Gemakkelijk te bedienen: door een draadverbinding kan handmatig of met gereedschap snel worden aangesloten en losgekoppeld, en sommige modellen ondersteunen de soldeervrije krimpmethode4.
4. Potentiële problemen: aandacht moet worden besteed aan impedantieafsluiting (50Ω en 75Ω kunnen niet worden gemengd), verhoogde reflectie door slijtage van het inbrengen en verwijderen,alsmede schade veroorzaakt door misbruik (zoals overstrekking) 35.
Toepassingen:
1Kabeltelevisienetwerken: verbindt 75Ω coaxialkabel in trunked transmissions (bijv. CATV-systemen) om analoge/digitale signaaloverdracht te ondersteunen.
2. Broadcast Transmitter: RF-uitvoerpoort voor FM/UHF-zender om hoogvermogende uitzendsignalen te weerstaan.
3Film- en televisieproductie: aansluiting van de draadloze microfoon van de camera, videotransmissieapparatuur (zoals microgolftransmissie).
4. Microwaveapparatuur: Verzenden van krachtige microwavesignalen in microwaveovens, RF-verwarmingsapparatuur.
5. Radardetectoren: RF-front-endverbinding voor auto-botsingsvermijdingsradar, weerradar.
Deeltjesversnellers/Nucleaire Magnetische Resonance: Transmissie van hoogfrequente besturingssignalen of RF-energie in wetenschappelijke onderzoeksapparatuur.
Productcatalogus:
| RF-adapter |
| RF-kabelsamenstellingen |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Waaggeleider naar coaxiale adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| MCX/MMCX RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type Verbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
