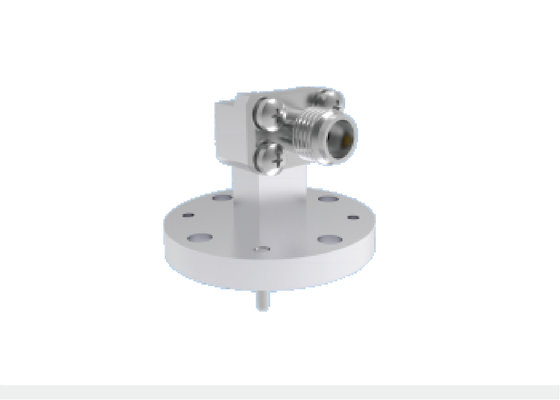

WR22 BJ400 haakse golfgeleider naar 2,4 mm coaxiale adapter 4 gaten ronde flensmontage 23,9 GHz-50,1 GHz Ka-band ruimtevaart golfgeleidercomponenten

Grote Afbeelding : WR22 BJ400 haakse golfgeleider naar 2,4 mm coaxiale adapter 4 gaten ronde flensmontage 23,9 GHz-50,1 GHz Ka-band ruimtevaart golfgeleidercomponenten Beste prijs

Productdetails:

Plaats van herkomst:	Xi'an, China
Merknaam:	ELT
Certificering:	ISO 9001, ISO14001
Modelnummer:	BTZH-P2K-1

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	MOQ 10pcs
Prijs:	Depending on the quantity
Verpakking Details:	1 stuks per plastic zak; 100 stuks per doos
Levertijd:	8-12 weken na ontvangst van de betaling
Betalingscondities:	T/T of LC
Levering vermogen:	Als Vereisten

Contact

Gedetailleerde productomschrijving

Productnaam:	WR22 naar coaxiale 2,4 mm adapter	Model:	BTZH-P2K-1
Frequentiebereik:	23,9GHz-50,1GHz	Centrale dirigent:	Koperen legering, verguld
Buitenste geleider:	Aluminiumlegering, natuurkleur geleidende oxidatie	Structuur:	Rechte hoek
Coaxiale poort:	2.4mm	Golfgeleiderpoort:	BJ400 /WR22
Mount-methode:	4 gaten ronde flensmontage	VSWR:	≤1,25
Invoegverlies:	≤ 0,25 dB	Gewicht:	≤16g
Markeren:	WR22 golfgeleider naar 2 , 4 mm coaxiale adapter , Ka-band luchtvaartgolfgeleidercomponent

Productbeschrijving:

Waaggeleider naar 2,4 mm Waagadapter

Elite Electronics produceert hoogwaardige golfgeleider-naar-koaxiale adapters voor de luchtvaart, die in twee kernconstructies worden geleverd: eindlancerings- en rechthoekconfiguraties.Met een breed frequentiebereik van 5.3 GHz tot 145 GHz, onze rechthoekige golfgeleideropties omvatten standaard BJ / WR-specificaties: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

De beschikbare coaxiale interfaces omvatten de SMA-, 2,92 mm-, 2,4 mm-, 1,85 mm-, 1,0 mm- en 0,8 mm-reeksen, waarbij elke golfgeleiderpoort is ontworpen voor volledige bandbreedteoperatie in de aangewezen frequentieband.

Met een robuuste mechanische constructie, compacte voetafdruk, superieure RF-prestaties en een laag gewicht van minder dan 20 gram,onze aerospace golfgeleider-coax transitie adapters zijn op grote schaal ingezet in satelliet en ruimtevaartuigen aerospace toepassingen.

Uitlegdimensievan golfgeleider WR22 tot 2,4 mm-aansluitingen:

Model nr.:BTZH-P2K-1

WR22 BJ400 haakse golfgeleider naar 2,4 mm coaxiale adapter 4 gaten ronde flensmontage 23,9 GHz-50,1 GHz Ka-band ruimtevaart golfgeleidercomponenten 0

Meer golfgeleide connectoren.aarzel alsjeblieft niet om contact met ons op te nemen voor productcatalogus. |Op maat gemaakte oplossingen

Toepassingen:

Xi'an Elite Electronics is een Toonaangevende fabrikant van systematische interconnectieoplossingenvoornamelijk in de luchtvaart, de luchtvaart, de navigatie, de radar, de communicatie, de meting,elektronicaDe velden. Onze producten van hoge kwaliteit maken gebruik van de beste materialen en strenge processen om de duurzaamheid en betrouwbaarheid in een harde omgeving te garanderen.

WR22 BJ400 haakse golfgeleider naar 2,4 mm coaxiale adapter 4 gaten ronde flensmontage 23,9 GHz-50,1 GHz Ka-band ruimtevaart golfgeleidercomponenten 1

Verpakking en verzending

Verpakking:

Degolfgeleider WR 22 tot coaxial 2,4 mmconnectorenis zorgvuldig verpakt in kartonnen doos om de bescherming tijdens het vervoer te waarborgen.

WR22 BJ400 haakse golfgeleider naar 2,4 mm coaxiale adapter 4 gaten ronde flensmontage 23,9 GHz-50,1 GHz Ka-band ruimtevaart golfgeleidercomponenten 2

Vervoer:

We vervoeren de degolfgeleider WR22 tot coaxial 2,4 mmconnectorenDe klant krijgt na de verzending een tracking-NO.

Waaggeleide havenvergelijking

BJ. (Chinese standaard)	WR	Frequentie (GHz)	Inwendige breedte	Inwendige hoogte	Gemeenschappelijke frequentieband
BJ70	WR137	5.38 ¢8.17	34.85	15.8	C/X-band
BJ84	WR112	6.57 ¢9.99	28.5	12.62	X-band
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	X-band
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku lage frequentie.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ku-band
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku hoge/K lage frequentie.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	K-band
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Een lage frequentie.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.69	2.845	Ka Hoog frequentie.
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	U/V-band
BJ620	WR15	50.00 ¢75.00	3.759	1.88	V-band
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	E-band
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	W-band
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	F-band
