Volle straal glas-naar-metaal afdichtingsconnectoren RF-feedthrus voor hermetische verpakking M3020
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Markeren: | M3020 glas-naar-metaal afdichtingsconnectoren,Volle straal glas-naar-metaal afdichtingsconnectoren |
||

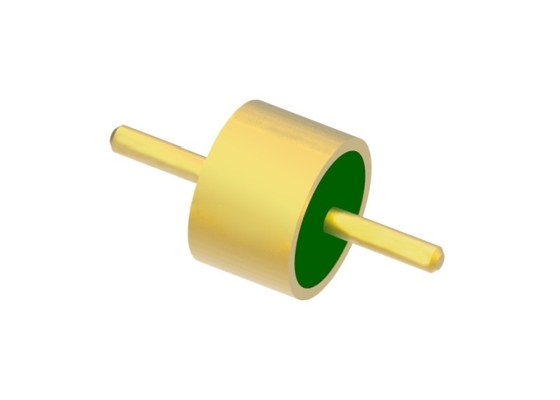

Full Radius Glas-naar-Metaal Afdichtingsconnectoren RF-doorvoeren voor Hermetische Verpakkingen
Volle RadiusGlas-naar-Metaal Afdichting wordt ook wel genoemdGlasisolator. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gas afdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
 |
|
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolatie- en ondersteuningsmateriaal. De behuizing en geleider zijn gemaakt vanKovar-legering die onder hoge temperatuur is gesinterd en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan afsluitstijlen, zoals gouddraadverbinding, solderen en paren, enz.Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Specificatie:
| Productnaam | Volle Radius Glas-naar-Metaal Afdichting |
| Impedantie | RF |
| Type | Enkel |
| Pin Tip Opties | Volle Radius |
| Plaat | Verguld |
| DC-doorvoeren | Kovar 4J29 |
|
Glasmateriaal
Glaskleur
|
7052 of 7070
Groen of Wit
|
| VSWR | NA |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s |
| Weerstandsspanning | ≥300V |
| Isolatieweerstand | ≥2000MΩ voor enkele pin, ≥1000MΩ voor multi-pin, |
| Bedrijfstemperatuur | -65℃~+260℃ |
Kenmerken:
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Klein formaat
-Lichtgewicht
-Gouddraadverbinding, solderen en paren methode voor keuze
Toepassing:
Breed scala aan toepassingen van elektronische pakketten, elektronische tegenmaatregelen, raketten, satellieten, radar en andere in militaire, lucht- en ruimtevaart, avionica, automotive en andere gebieden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp voor keuze.
-Militaire kwaliteit met 1,27um verguld
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
-Hoge kosteneffectieve producten en diensten
-Standaard en aangepast ontwerp voor keuze.
-Militaire kwaliteit met 1,27um verguld
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
-Hoge kosteneffectieve producten en diensten

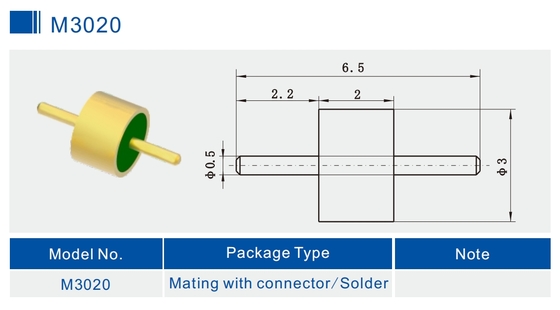

Gedetailleerde afbeelding
Eenheid: mm
Productlijst: Catalogus-Glas-naar-Metaal Hermetische Afdichtingen.pdf
| M3020 | Solderen Paren en Verbinding keuze |
| 50Ω RF Enkele pin JM Standaard Serie | Solderen Paren en Verbinding keuze |
| 50Ω RF Enkele pin JM Niet-Standaard Serie | Solderen Paren en Verbinding keuze |
| DC Enkele pin JK Serie | Solderen en Verbinding keuze |
| DC Enkele pin JK Standaard Serie | Solderen en Verbinding keuze |
| DC Enkele pin JK Niet-Standaard Serie | Solderen en Spijkerkop Verbinding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Verwelkomd |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
