7-Pins Nagelhoofd Glas-naar-Metaal Hermetische Afdichting Header Met Gouddraad Bindingsoppervlak MC-630-JH
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 7 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Merknaam: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Markeren: | Gouddraad Bindingsoppervlak Hermetische Header,Glas-naar-Metaal Hermetische Afdichting Header,7-Pins Nagelhoofd Hermetische Header |
||

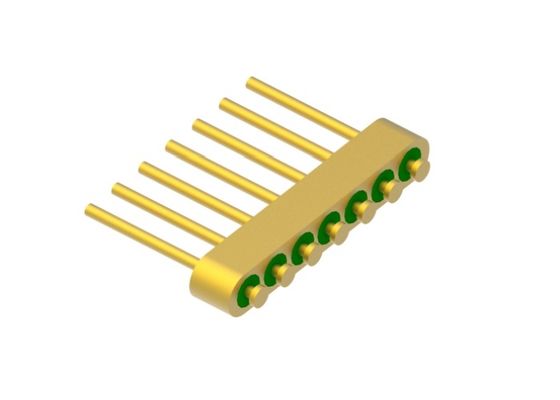

7-Pin Nail Head Hermetische Multi-pin Header met Gold Wire Bonding Oppervlak
Specificatie van MC-630-JH:
| Productnaam | 7-Pin Hermetische Nail Head Multi-pin Header |
| Impedantie | NA |
| Type | 7 pinnen |
| Rijen | 1 rij |
| Kleur | Verguld |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glas Kleur
|
7070 type
Groen
|
| Frequentiebereik | NA |
| VSWR | NA |
| Weerstandsspanning | ≥100V |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |

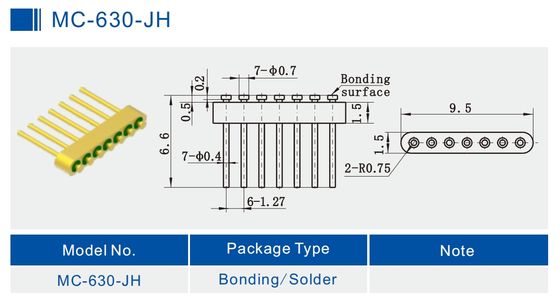

Gedetailleerde afbeelding(mm) van MC-630-JH
Catalogus-Glas-naar-Metaal Hermetische Afdichtingen.pdf
---------------------------------------------------------------------------------------------------------------------------------------
Andere Hermetische Multi-pin Headers:
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
Inleiding
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Feedthroughs /Multi-pin Headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolatie- en ondersteuningsmateriaal. De behuizing en geleider zijn gemaakt van Kovar legering die onder hoge temperatuur is gesinterd en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan aansluitstijlen, zoals gold wire bonding, solderen en mating etc. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnenste geleider: Gold wire bonding, solderen en mating methode voor keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, luchtvaart-, ruimtevaart- en automobielgebieden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-Militaire kwaliteit met 1,27um verguld
-Strikte tolerantiediscipline
-Standaard en aangepast ontwerp voor keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Single-pin JM Serie | Solderen Mating en Bonding keuze |
| 50Ω RF Single-pin JM Standaard Serie | Solderen Mating en Bonding keuze |
| 50Ω RF Single-pin JM Niet-Standaard Serie | Solderen Mating en Bonding keuze |
| DC Single-pin JK Serie | Solderen en Bonding keuze |
| DC Single-pin JK Standaard Serie | Solderen en Bonding keuze |
| DC Single-pin JK Niet-Standaard Serie | Solderen en Nail Head Bonding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
