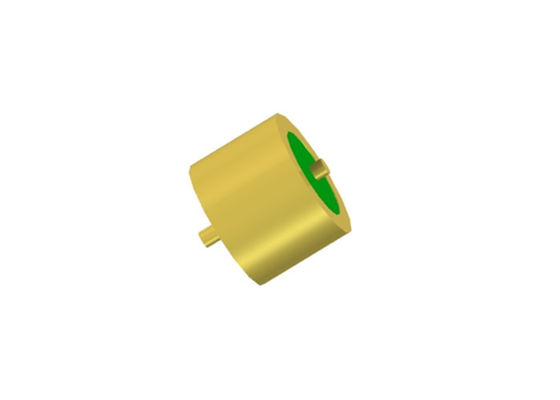

Enkele Pin RF 50 Ohm Glas-naar-metaalafdichting Connectoren Hermetisch JM3022-2-JHH
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Pin: | Enkele pin |
|---|---|---|---|
| Pin -materiaal: | Kovar 4J29 | Glas materiaal: | 7052.7070, DM308 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | Certificaat: | ROHS ISO-9001-2015 |
| pakket: | Glas tot metalen afdichtingen | Dreigement: | RF 50 ohm |
| Merknaam: | ELT(Elite) | ODM: | kan worden aangepast aan uw vereiste |
| Markeren: | Enkele Pin RF Glas-naar-metaal Connectoren,50 Ohm Hermetische Glas-naar-metaalafdichting,JM3022-2-JHH Glas-naar-metaal Connectoren |
||
Hermetische RF-enkele-pin 50 Ohm Glas-naar-metaalafdichting met gouddraad-bondingsvlak
Specificatie van JM3022-2-JHH:
| Productnaam | Hermetische glas-naar-metaalafdichtingen |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Vergulde |
| Behuizing en pinmateriaal | Kovar 4J29 |
|
Glasmateriaal
Glaaskleur
|
Type 7052 of 7070 of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstaanspanning | ≥500V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Introductie
Hermetische glas-naar-metaalafdichtingen RF/DC-doorvoeren /Multi-pin Headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering die bij hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan afwerkingstypes, zoals gouddraad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en worden de afgelopen jaren veelvuldig toegepast in de elektronica-industrie.
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Gouddraad bonding, solderen en koppelen voor keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere gebieden in de avionica, ruimtevaart en automotive. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Enkele-pin JM Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele-pin JM Standaard Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele-pin JM Niet-standaard Serie | Solderen Koppelen en Bonding keuze |
| DC Enkele-pin JK Serie | Solderen en Bonding keuze |
| DC Enkele-pin JK Standaard Serie | Solderen en Bonding keuze |
| DC Enkele-pin JK Niet-standaard Serie | Solderen en Nail Head Bonding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pins met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische glas-naar-metaal afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
