12-pins 2-rijige hermetische elektrische connectoren klein formaat goud draadverbinding MC-2188
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 12-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | ||
| Markeren: | 12-pins hermetische elektrische connectoren,connectoren met klein formaat goud draadverbinding,glas-op-metaal afdichting MC-2188 connectoren |
||

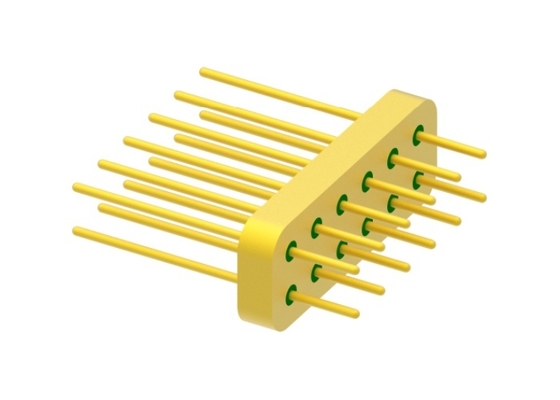

12 Pinnen 2 Rijen Hermetische Multi-pin Headers met Gouden Draadverbindingsvlak
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Doorvoeren /Multi-pin Headers /Connectorwordt ook wel Glasisolatorgenoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolatie- en ondersteuningsmateriaal. De behuizing en geleider zijn gemaakt van Kovar-legering die onder hoge temperatuur is gesinterd, en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan aansluitstijlen, zoals gouddraadverbinding, solderen en paren, enz.Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Specificatie:
| Productnaam | Glas-naar-Metaal Multi-pin Headers |
| Impedantie | overige |
| Type | 12 pinnen |
| Rijen | 2 rijen |
| Kleur | Verguld |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glaskleur
|
7050 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | NA |
| VSWR | NA |
| Weerstandsspanning | ≥300V |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ voor enkele pin, ≥1000MΩ voor multi-pin, |
| Bedrijfstemperatuur | -65℃~+260℃ |

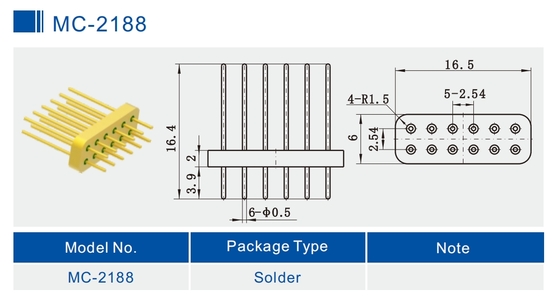

Gedetailleerde afbeelding
Eenheid: mm
Productlijst:
| 50Ω RF Single-pin JM Serie | Solderen, paren en verbinden keuze |
| 50Ω RF Single-pin JM Standaard Serie | Solderen, paren en verbinden keuze |
| 50Ω RF Single-pin JM Niet-Standaard Serie | Solderen, paren en verbinden keuze |
| DC Single-pin JK Serie | Solderen en verbinden keuze |
| DC Single-pin JK Standaard Serie | Solderen en verbinden keuze |
| DC Single-pin JK Niet-Standaard Serie | Solderen en spijkerkopverbinding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
Catalogus-Glas-naar-Metaal Hermetische Afdichtingen.pdf
Kenmerken:
- Klein formaat
- Lichtgewicht
- Hermetisch
- Stabiele kwaliteit en hoge betrouwbaarheid
- Binnenste geleider: Gouddraadverbinding, solderen en paren methode voor keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, luchtvaartelektronica, ruimtevaart en automobielgebieden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
- Militaire kwaliteit met 1,27um verguld
- Strikte tolerantiediscipline
- Standaard en aangepast ontwerp voor keuze.
- Hoge kosteneffectieve producten en diensten
- Grote voorraden voor standaardmaten
- Snelle levering voor aangepaste producten
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
