Multi-pin Vergulde 4-pins Header met Hermetische Connectoren MC-677-JH voor Glasmateriaal 7052
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Merknaam: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Markeren: | 4-pins Header met Hermetische Connectoren,Multi-pin Header met Hermetische Connectoren,Vergulde Header met Hermetische Connectoren |
||

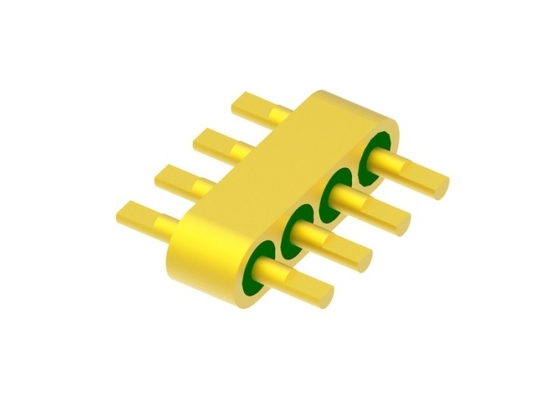

4-Pin Hermetische Multi-pin Header met Bonding Oppervlak
Specificatie van MC-677-JH:
| Productnaam | Hermetisch 4 Pin Header met Bonding Oppervlak |
| Impedantie | NA |
| Type | 4 pinnen |
| Rijen | 1 rij |
| Kleur | Goud verguld |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glas Kleur
|
7070 type
Groen
|
| Frequentiebereik | NA |
| VSWR | NA |
| Weerstandsspanning | ≥100V |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |

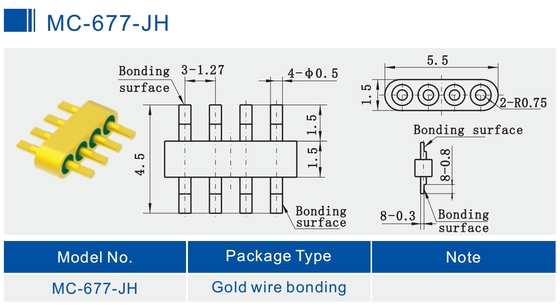

Gedetailleerde afbeelding (mm) van MC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Andere Hermetische 4-pins Header
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Introductie
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Feedthroughs /Multi-pin Headers /Connector wordt ook wel Glas isolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolatie- en ondersteuningsmateriaal. De behuizing en geleider zijn gemaakt van Kovar legering die onder hoge temperatuur is gesinterd en het oppervlak is verguld met goud. De centrale geleider heeft een verscheidenheid aan aansluitstijlen, zoals gouddraadverbinding, solderen en paren, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnenste geleider: gouddraadverbinding, solderen en paren als keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, luchtvaartelektronica, ruimtevaart en automobielindustrie. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-Militaire kwaliteit met 1,27um goud verguld
-Strikte tolerantiediscipline
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Single-pin JM Serie | Solderen Paren en Verbinding keuze |
| 50Ω RF Single-pin JM Standaard Serie | Solderen Paren en Verbinding keuze |
| 50Ω RF Single-pin JM Niet-Standaard Serie | Solderen Paren en Verbinding keuze |
| DC Single-pin JK Serie | Solderen en Verbinding keuze |
| DC Single-pin JK Standaard Serie | Solderen en Verbinding keuze |
| DC Single-pin JK Niet-Standaard Serie | Solderen en Nail Head Verbinding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
