1 Pin Hermetische 50 Ohm Glas-naar-Metaal Afdichting Connectoren RF Feedthru voor Aangepaste Pakketten M2520
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| Merknaam: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Markeren: | M2520 Glas Metaal Afdichting Connectoren,Hermetische Glas Metaal Afdichting Connectoren,Aangepaste Pakketten Glas Metaal Afdichting Connectoren |
||

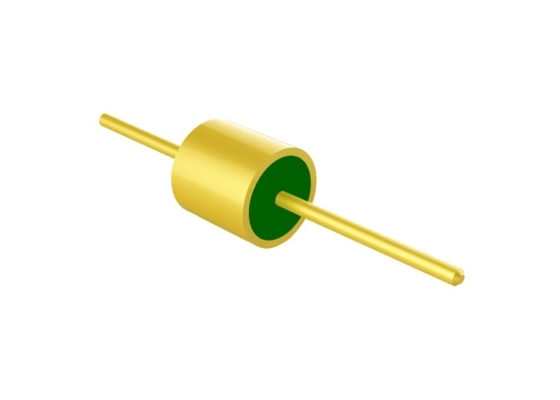

Single Pin Hermetische 50Ohm Glas-naar-Metaal Afdichtingen RF Feedthru voor Aangepaste Pakketten
Specificatie vanM2520:
| Productnaam | Hermetische Glas-naar-Metaal Afdichtingen |
| Impedantie | 50Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Goud verguld |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glas Kleur
|
7050 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstandsspanning | ≥500V |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Introductie
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Feedthroughs /Multi-pin Headers /Connectorwordt ook welGlas isolatorgenoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolatie- en ondersteuningsmateriaal. De behuizing en geleider zijn gemaakt vanKovar legeringdie is gesinterd bij hoge temperatuur, en het oppervlak is goud verguld. De centrale geleider heeft een verscheidenheid aan afsluitstijlen, zoals gouddraadverbinding, solderen en paren, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-lichtgewicht
-Hermetisch
-Stabiele kwaliteit enhoge betrouwbaarheid
-Binnenste geleider: Gouddraadverbinding, solderen en paren methode voor keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, luchtvaartelektronica, ruimtevaart en automobielgebieden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-Militaire kwaliteit met 1,27um goud verguld
-Striktetolerantietolerantie
-Standaard en aangepast ontwerp voor keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Single-pin JM Serie | Solderen Paren en Verbinding keuze |
| 50Ω RF Single-pin JM Standaard Serie | Solderen Paren en Verbinding keuze |
| 50Ω RF Single-pin JM Niet-Standaard Serie | Solderen Paren en Verbinding keuze |
| DC Single-pin JK Serie | Solderen en Verbinding keuze |
| DC Single-pin JK Standaard Serie | Solderen en Verbinding keuze |
| DC Single-pin JK Niet-Standaard Serie | Solderen en Nagelkop Verbinding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
