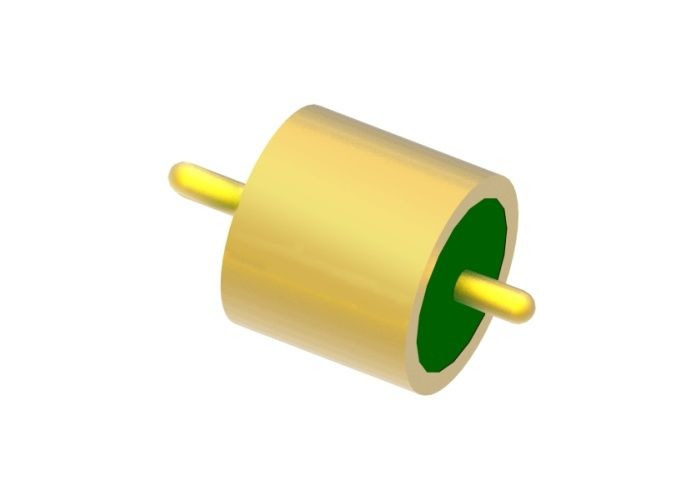

Enkele Pin RF 50 Ohm Glas-naar-Metaal Afdichting Connectoren Hermetisch M2018-3
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| Merknaam: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Markeren: | Glas-metalen afdichtingsconnectoren,Hermetische verbindingen van glas tot metaal |
||
Hermetische single pin RF 50 ohm glas naar metaal afdichting met goud draad binding oppervlak

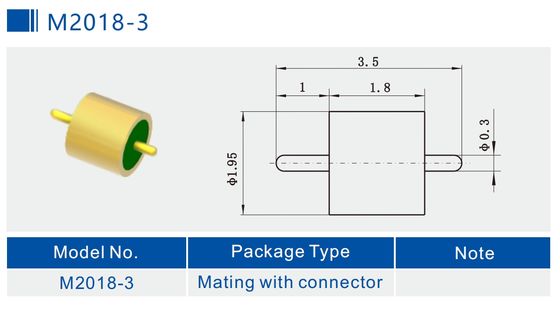

Specificatie vanM2018-3:
| Productnaam | Hermetisch glazen tot metalen afdichtingen |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rekeningen | 1 rij |
| Kleur | met een gewicht van niet meer dan 50 kg |
| Housing en speldmateriaal | Kovar 4J29 |
|
Glasmateriaal
Glaskleur
|
7050 of 7070 of DM308
Groen of wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Voltage weerstaan | ≥ 500V |
|
Hermekiteit Leekpercentage |
< 1,01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥ 2000MΩ |
| Werktemperatuur | -65°C~+260°C |
Inleiding
Hermetisch glas naar metaal afdichtingen RF/DC-feedthroughs /Multi-pin koppen/Verbindingwordt ook welIsolator van glasDeze worden hoofdzakelijk gebruikt voor de overdracht van microgolfsignalen, stroomsignalen en besturingssignalen tussen modules en modules, modules en componenten met gasdichtingsvereisten.Ze zijn een van de meest kritische componenten in afdichting componenten.
Het glas met een lage dielectrische constante en een laag dielectrisch verlies wordt gebruikt als isolatie- en dragermateriaal.met een breedte van niet meer dan 15 mmDe middengeleider heeft een verscheidenheid aan eindstijlen, zoals gouddraadbinding, solderen en paren, enz.De glazen isolatoren zijn klein., lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronische industrie.
Kenmerken:
- Kleine maat.
- lichtgewicht
- Hermetisch.
-Stabiele kwaliteit enhoge betrouwbaarheid
- Inwendige geleider: Gouddraad binden, solderen en koppelen naar keuze
Toepassing:
Een breed toepassingsbereik van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, avionische, lucht- en ruimtevaart en automobiel gefixeerd.producten van millimetergolven.
Voordelen:
- Militair kwaliteit met 1,27um verguld.
- Strikt.tolerantiecontrole
-Standaard en op maat gemaakt ontwerp voor keuze.
- Hoog.kosteneffectieve producten en diensten
- Grote voorraden voor standaard maten
- Vinnige levering voor producten op maat
Lijst van producten:
| 50Ω RF Single-pin JM-serie | Soldering Mating en bonding keuze |
| 50Ω RF Single-pin JM Standard Series | Soldering Mating en bonding keuze |
| 50Ω RF Single-pin JM Niet-standaardserie | Soldering Mating en bonding keuze |
| DC-single-pin JK-serie | Soldeer- en bondingskeuze |
| DC Single-pin JK Standard Series | Soldeer- en bondingskeuze |
| DC enkelspin JK niet-standaardserie | Soldering en Nail Head Bonding keuze |
|
Multi-pin-headers van de JMC-serie
|
1-9 pinnen met 1-3 rijen keuze |
| Aanpassingsmaat |
Breed bereik |
NB:
We hebben meer dan 100.000 soortenHermetische verbindingen van glas tot metaal,Als de aansluiting die u gebruikt niet gevonden is, neem dan contact met ons op met uw gegevens.
