Aanpasbaar 50 Ohm RF Single Pin Header Hermetisch Glas tot Metaal Zegel M2016 ROHS ISO-9001-2015 Certificaat
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Merknaam: | ELT(Elite) | Size: | can be customized according to your requirement |
| Markeren: | 50 Ohm RF Single Pin Header,Hermetische enkelspeldkop |
||

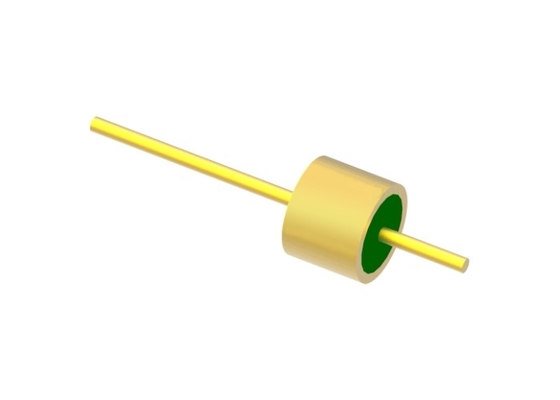

Enkele Pin 50Ohm RF Hermetische Glas-naar-Metaal Afdichting met Gouddraad Bindingsoppervlak
Specificatie vanM2016:
| Productnaam | Hermetische Glas-naar-Metaal Afdichtingen |
| Impedantie | 50Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Goud verguld |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glas Kleur
|
7050 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstandsspanning | ≥500V |
|
Hermeticiteit Lekdebiet |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit enhoge betrouwbaarheid
-Binnengeleider: Gouddraad binding, solderen en paringsmethode naar keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, elektronische tegenmaatregelen, satellieten, raketten, radar en andere in militaire, luchtvaart-, ruimtevaart- en automobielgebieden. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-Militaire kwaliteit met 1.27um goud verguld
-Striktetolerantiediscipline
-Standaard en aangepast ontwerp naar keuze.
-Hogekosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten

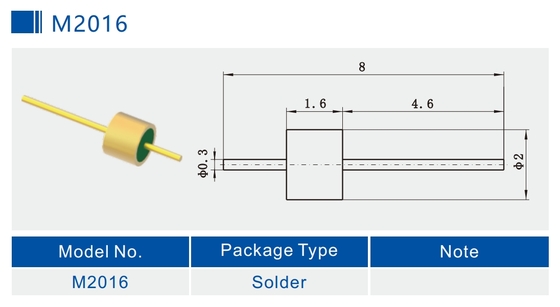

Gedetailleerde afbeelding (mm) vanM2016
Catalogus-Glas-naar-Metaal Hermetische Seals.pdf
Hermetische Glas-naar-Metaal Seals RF/DC Feedthroughs /Multi-pin Headers/Connectorwordt ook welGlasisolatorgenoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, voedingssignalen en controlesignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met lage diëlektrische constante en laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt vanKovar legeringdie onder hoge temperatuur is gesinterd en het oppervlak is goud verguld. De centrale geleider heeft een verscheidenheid aan afsluitstijlen, zoals gouddraad binding, solderen en paren, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverspreid in de elektronica-industrie.
Productlijst:
| 50Ω RF Enkele-pin JM Serie | Solderen, paren en binding naar keuze |
| 50Ω RF Enkele-pin JM Standaard Serie | Solderen, paren en binding naar keuze |
| 50Ω RF Enkele-pin JM Niet-Standaard Serie | Solderen, paren en binding naar keuze |
| DC Enkele-pin JK Serie | Solderen en binding naar keuze |
| DC Enkele-pin JK Standaard Serie | Solderen en binding naar keuze |
| DC Enkele-pin JK Niet-Standaard Serie | Solderen en spijkerkop binding naar keuze |
|
Multi-pin Header JMC Serie
|
1-9 pinnen met 1-3 rijen naar keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soortenHermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
