1 pin hermetische 50 Ohm glas-metalen afdichtingsconnectoren
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Pin: | Enkele pin |
|---|---|---|---|
| Pin -materiaal: | Kovar 4J29 | Glas materiaal: | 7052.7070, DM308 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | Certificaat: | ROHS ISO-9001-2015 |
| pakket: | Glas tot metalen afdichtingen | Dreigement: | RF 50 ohm |
| Merknaam: | ELT(Elite) | ODM: | kan worden aangepast aan uw vereiste |
| Markeren: | Op maat gemaakte verpakkingen,50 Ohm glas-metalen afdichtingsconnectoren,1 pin hermetische aansluitingen |
||

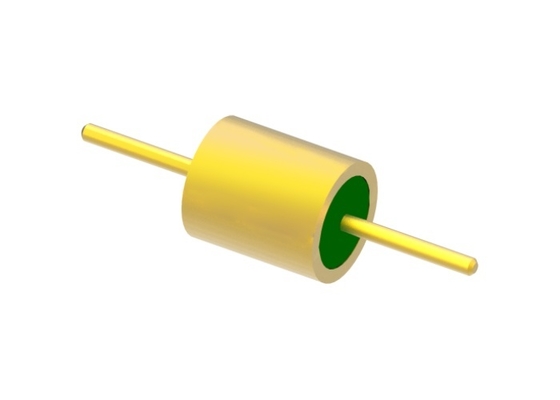

Enkele Pin Hermetische 50Ohm Glas-naar-Metaal Afdichtingen RF Feedthru voor Aangepaste Pakketten
Specificatie van JM5065:
| Productnaam | Hermetische Glas-naar-Metaal Afdichtingen |
| Impedantie | 50Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Vergulde |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gaskleur
|
7050 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstaanspanning | ≥500V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Introductie
Hermetische Glas-naar-Metaal Afdichtingen RF/DC Feedthroughs /Meerpins Headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering die onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De middengeleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverbreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-Lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Keuze uit goud-draad bonding, solderen en koppelen
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere op het gebied van avionica, ruimtevaart en automotive. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Enkele Pin JM Serie | Keuze uit solderen, koppelen en bonding |
| 50Ω RF Enkele Pin JM Standaard Serie | Keuze uit solderen, koppelen en bonding |
| 50Ω RF Enkele Pin JM Niet-Standaard Serie | Keuze uit solderen, koppelen en bonding |
| DC Enkele Pin JK Serie | Keuze uit solderen en bonding |
| DC Enkele Pin JK Standaard Serie | Keuze uit solderen en bonding |
| DC Enkele Pin JK Niet-Standaard Serie | Keuze uit solderen en spijkerkoppeling |
|
Meerpins Header JMC Serie
|
1-9 pins met 1-3 rijen naar keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaal Afdichtingsconnectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
