Premium Connectivity Waveguide tot 2.92 Type Direct Feed Coaxial Adapter BJ220
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | 2.92 RF coaxiale golfgeleideradapter | Continu-golfvermogen: | 2W |
|---|---|---|---|
| Frequentie: | (187,5/a) GHz~(285,7/a) GHz | Isolatieweerstand: | ≥ 5000 MΩ |
| Toepassing: | Communicatie | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Nominale opslagtemperatuur Temperatuurbereik: | -55°C~+100°C | Werktemperatuurbereik: | -65°C~+125°C |
| Markeren: | BJ220 Adapter voor golfgeleiding,2.92 Type Adapter voor golfgeleiding,Direct voedingsgolfgidsadapter |
||

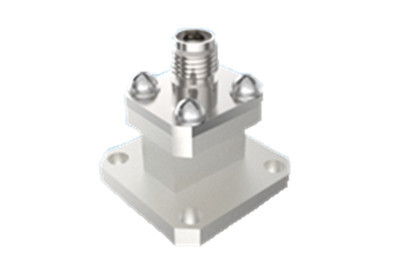

Premium Connectivity Waveguide tot 2.92 Type Direct Feed Coaxial Adapter BJ220
Ons bedrijf produceert coaxiale golfgeleideromvormers voor ruimteschepen, verkrijgbaar in twee structurele vormen: rechtstreeks gevoedend en zijvoedend.
Deze converters voorzien in een breed frequentiebereik van 5,3 GHz tot 110 GHz. De rechthoekige golfgeleiderpoorten aan het eind van de golfgeleider omvatten verschillende maten, waaronder BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 en BJ900.onder andereOpmerkelijk is dat elk model zorgvuldig is ontworpen om de volledige bandbreedte van het respectieve golfgeleidertype te ondersteunen.
De belangrijkste kenmerken van onze golfgeleiderconverters zijn hun robuuste constructie, compacte uiterlijke afmetingen, uitzonderlijke elektrische prestaties in combinatie met hoge consistentie,en lichtgewicht ontwerp (≤ 20 gram)Deze eigenschappen hebben hen zeer gunstig gemaakt in diverse ruimtevaartuigen, waardoor ze optimale connectiviteit en prestaties garanderen in veeleisende ruimtevaartomgevingen.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Hoofdparameters | |||
| Continu-golfvermogen | 2W | ||
| Frequentiebereik | (187.5/a) GHz~(285.7/a) GHz,a is de lengte van de golfgeleiderpoort | ||
| Werktemperatuurbereik | -65°C~+125°C | ||
| Isolatieweerstand | ≥ 5000 MΩ | ||
| andere | |||
| Dikte van de bekleding | Dikte van de goudlaag op het middencontact ≥ 1,27 μm | ||
| Porositeit van de bekleding | verdund stikstofzuur | In een transparante container met een gewicht van 1,316 (temperatuur 25°C±3°C), 30 s | |
| Geconcentreerd stikstofzuur | Concentratie 68% analytisch zuiver in een vat bij 25°C±3°C,20min | ||
| Nominale opslagtemperatuur Temperatuurbereik | -55°C~+100°C | ||

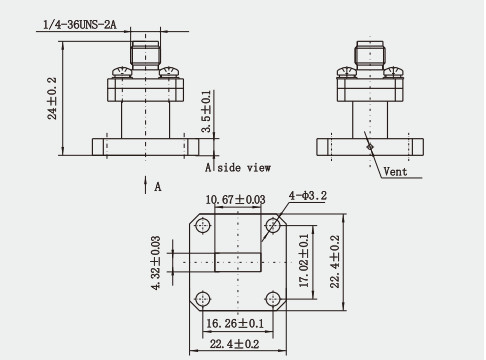

Omschrijving(mm)
Kenmerken:
1. Goede compatibiliteit: Ondanks de dimensionale overeenkomsten tussen coaxiale connectoren van 2,92 mm en SMA- en 3,5 mm-connectorenDe in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters zijn van toepassing op:, dus bij de onderlinge koppeling moet voorzichtigheid worden betracht om rekening te houden met mogelijke effecten op de prestaties.
2Uitstekende elektrische prestaties: golfgeleider tot 2,92 coaxiale omvormers hebben een uitstekende elektrische prestaties, bv. terugkeerverlies groter dan 16 dB,wat betekent dat ze een hoge signaalintegrititeit behouden bij het verzenden van signalen.
3Een breed toepassingsbereik: golfgeleider tot 2,92 coaxial-omvormers worden veel gebruikt in verschillende radarsystemen, testapparatuur en metro- en luchthavensignalisatiesystemen, enz.Deze toepassingen hebben zeer hoge eisen aan signaaloverdracht, en vereisen omvormers met een hoge prestatie en hoge betrouwbaarheid.
Toepassing:
1Testapparatuur: In microgolftest- en meetsystemen.92 Coaxiale omvormers met golfgeleider worden gebruikt om het testinstrument aan de te testen apparatuur te verbinden om een nauwkeurige transmissie van het testsignaal te garanderen..
2Medische microgolfsystemen: In medische apparatuur voor microgolftherapie, 2.92 Coaxiale omzetters worden gebruikt om het coaxiale uitgangssignaal van de microgolftherapieapparatuur om te zetten in een golfgeleidingsvorm die geschikt is voor patiënttherapie.
3Onderzoeksinstituten: In de microgolvenlaboratoria van de onderzoeksinstituten is de 2.92 Waveguide Coaxial Converter een belangrijk instrument voor microgolven experimenten en onderwijs.een vermogen van meer dan 10 W,.
Productcatalogus:
1.85 serie
2.4reeks
2.92reeks
SMAreeks
SMP-serie
SMPM-reeks
Glasisolatieproducten
Coaxiale golfgeleideradapter
NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
