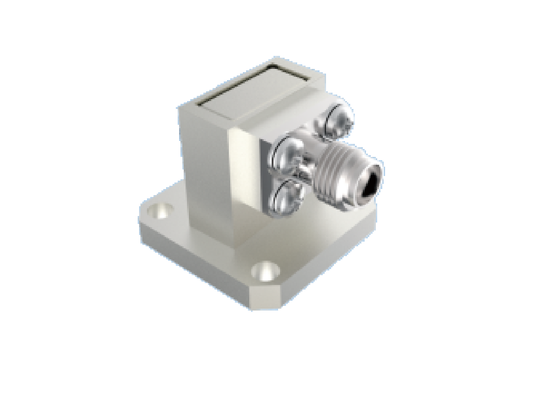

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band
WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

Grote Afbeelding :  Beste prijs

Productdetails:
Plaats van herkomst: Xi'an, China
Merknaam: ELT
Certificering: RoHS
Modelnummer: BTZH-P1H-3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: MOQ 10 voor nieuwe productie
Prijs: Depending on the quantity
Verpakking Details: 1 stuks per plastic zak; 100 stuks per doos
Levertijd: 8-12 weken
Betalingscondities: T/T of LC
Levering vermogen: Als Vereisten
Contact
Gedetailleerde productomschrijving
Productnaam: Golfgeleider naar 2,92 mm adapter model: BTZH-P1H-3
Frequentiebereik: 18GHz~26,5GHz Impedantie: 50Ω
DWV: 500V Isolatieweerstand: ≥5000MΩ
VSWR: ≤1,25 Invoegverlies: ≤ 0,25 dB
Temperatuur: -55°C ~125°C
Markeren:

WR 42 waveguide right angle adapter

,

2.92mm K type RF connector

,

Aerospace waveguide adapter 18GHz-26.5GHz

WR 42 Aerospaciale Golfgeleider Componenten naar 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz Haakse Aerospaciale RF Connectoren met Laag Invoegverlies


Elite Electronics produceert golfgeleider naar coaxiale adapters van aerospaciale kwaliteit, verkrijgbaar in twee structurele typen: End launch en haakse type. Het frequentiebereik loopt van 5,3 GHz tot 145 GHz. De rechthoekige golfgeleiderpoorten omvatten: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12),  BJ900(WR10), BJ 1200(WR8)



De coaxiale interface dekt SMA, 2,92 mm, 2,4 mm en 1,85 mm, 1,0 mm, 0,8 mm serie. Elke golfgeleiderpoort ondersteunt de volledige golfgeleiderbandbreedte. Met een betrouwbare structuur, compacte afmetingen, uitstekende elektrische prestaties met goede consistentie en een laag gewicht (≤20 g), worden deze producten veel gebruikt in diverse soorten ruimtevaartuigen.



Ontwerpkenmerken van Golfgeleider Componenten
  • Compact ontwerp
  • Frequentiebandwerking tot 145 GHz
  • Robuuste constructie voor betrouwbaarheid
  • Verkrijgbaar in meerdere configuraties: eindmontage, haakse opties
  • Lage VSWR & laag invoegverlies


50Ω 18GHz~26.5GHz WR 42 / BJ220 Golfgeleider naar 2.92mm Adapter K Band Haakse Golfgeleider Componenten met Lage VSWR
Model : BTZH-P1H-3
Opmerking: Neem vrijblijvend contact op met verkoop voor meer modeldetails van Aerospaciale Golfgeleider Componenten.
Opmerking: Raadpleeg onze catalogus voor meer vergelijkbare modellen op basis van uw toepassing.
Toepassingen
Xi'an Elite Electronics is gespecialiseerd in systematische interconnectieoplossingen voor veeleisende industrieën, waaronder:
  • Aerospace en luchtvaartsystemen
  • Navigatie- en radarapparatuur
  • Communicatiesystemen
  • Meetinstrumenten
  • Elektronica toepassingen
Industrial applications of SSMA connectors
Verpakking & Verzending
Elke haakse golfgeleider WR42 naar 2.92mm adapter aerospaciale golfgeleider componenten wordt zorgvuldig verpakt om bescherming tijdens transport te garanderen:
We maken gebruik van betrouwbare koeriersdiensten voor tijdige levering, waarbij klanten trackinginformatie ontvangen na verzending.
Gerelateerde informatie van Golfgeleider Poort: (alleen ter referentie)
 BJ WR Frequentie (GHz) Binnenbreedte Binnenhoogte  Gangbare Frequentieband
BJ70 WR137 5.38~8.17 34.85 15.80 C/X Band
BJ84 WR112 6.57~9.99 28.50 12.62 X Band
BJ100 WR90 8.20~12.50 22.86 10.16 X Band
BJ120 WR75 9.84~15.00 19.05 9.525 Ku lage freq.
BJ140 WR62 11.90~18.00 15.80 7.90 Ku Band
BJ180 WR51 15.80~24.00 12.95 6.48 Ku hoge/K lage freq.
BJ220 WR42 18.00~26.50 10.67 5.33 K Band
BJ260 WR34 21.70~33.00 8.636 4.318 Ka lage freq.
BJ320 WR28 26.50~40.00 7.112 3.556 Ka
BJ400 WR22 33.00~50.00 5.690 2.845 Ka Hoge freq. / U
BJ500 WR19 39.20~59.60 4.775 2.388 U/V Band
BJ620 WR15 50.00~75.00 3.759 1.880 V Band
BJ740 WR12 60.50~91.90 3.099 1.549 E Band
BJ900 WR10 75.00~110.0 2.540 1.270 W Band
BJ1200 WR08 92.20~140.0 2.032 1.016 F Band
