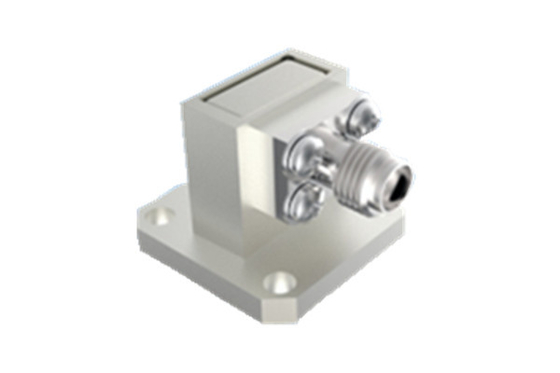

WR42 18-26.5 GHz golfgeleider tot 2.92 mm rechthoek coaxiale adapter voor ruimteschepen

Grote Afbeelding : WR42 18-26.5 GHz golfgeleider tot 2.92 mm rechthoek coaxiale adapter voor ruimteschepen Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	ZH-P1H-3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, Western Union, L/C
Levering vermogen:	1,0000,00 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	2.92 RF coaxiale golfgeleideradapter	Continu-golfvermogen:	2W
Isolatieweerstand:	≥ 5000 MΩ	Frequentiebereik:	18-26.5 GHz
RoHS-conform:	- Ja, dat klopt.	Toepassing:	Ruimtevaart
Golfgeleidergrootte:	WR-42	VSwr:	≤1.25
verlies van invoeging:	≤ 0,25 dB	Gewicht:	≤ 18 g
Markeren:	BJ220 Adapter voor golfgeleiding , Hoogwaardige golfgeleideradapter , 2.92mm golfgeleider adapter

WR42 18-26.5GHz Waveguide naar 2.92mm Haakse Coaxiale Adapter voor Ruimtevaartuigen

^{De coaxiale waveguide adapters voor ruimtevaartuigen geproduceerd door Elite Electronic zijn onderverdeeld in twee structurele vormen, end launch en haakse type, met een frequentiebereik van 5.3GHz tot 110GHz.}

^{De rechthoekige waveguide poorten aan het waveguide einde zijn WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).}

^{De coaxiale eindinterface interface met SMA serie, 2.92 serie, 2.4 serie, 1.85 serie, etc. Elk waveguide poort product dekt de volledige waveguide bandbreedte, en de producten hebben een betrouwbare structuur, kleine externe afmetingen, uitstekende elektrische prestaties en consistentie, en een laag gewicht (≤20g), etc. Ze zijn veel gebruikt in verschillende soorten ruimtevaartuigen.}

WR42 18-26.5 GHz golfgeleider tot 2.92 mm rechthoek coaxiale adapter voor ruimteschepen 0

Specificatie:

Opmerking: De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productspecificatieblad.

Belangrijkste Parameters
Continue-golf vermogen		2W
Frequentiebereik		(187.5/a)GHz~(285.7/a)GHz, a is waveguide poort lange zijde afmetingen
Bedrijfstemperatuurbereik		-65°C~+125°C
Isolatieweerstand		≥5000MΩ
Overig
Plaatingdikte		Dikte van de goudlaag op de middencontact ≥1.27μm
Plaatingporositeit	Verdund salpeterzuur	In een transparante container met een soortelijk gewicht van 1.316 (temperatuur 25°C±3°C), 30s
	Geconcentreerd salpeterzuur	Concentratie 68% analytisch zuiver in een container bij 25°C±3°C,20min
Nominaal opslagtemperatuurbereik		-55°C~+100°C

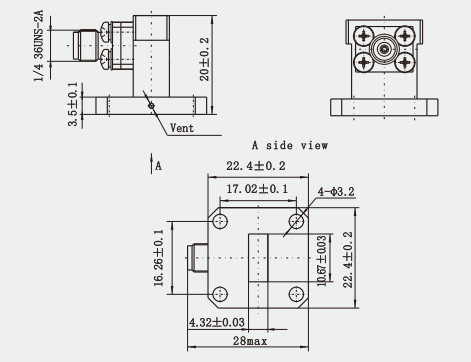

Omtrektekening:(mm)

WR42 18-26.5 GHz golfgeleider tot 2.92 mm rechthoek coaxiale adapter voor ruimteschepen 1

Kenmerken:

^{Brede Bandbreedte: Waveguide naar 2.92 coaxiale adapters ondersteunen een breed scala aan frequenties, wat ze aanpasbaar maakt aan een breed scala aan microgolf- en millimetergolf toepassingen.}
^{Lage Invoegverlies: Deze waveguide naar coax adapters zijn ontworpen om het signaaloverdrachtpad te optimaliseren en energieverlies te verminderen, wat het invoegverlies vermindert en de algehele systeemefficiëntie verbetert.}
^{Lage VSWR:VSWR (staande golfverhouding) is een belangrijke maatstaf voor de mate van signaalreflectie. De waveguide naar 2.92 coaxiale adapter heeft een relatief kleine VSWR, wat aangeeft dat deze minder reflecterend is in de werkfrequentieband en in staat is om signalen efficiënt om te zetten van het ene transmissielijntype naar het andere zonder overmatige interferentie of vervorming te introduceren.}
^{Compact:De relatief kleine afmetingen van de 2.92 mm coaxiale connector maken hem nuttig in ruimtebeperkte toepassingen zoals ruimtevaart en draagbare communicatieapparatuur.}

Toepassing:

^{Satellietcommunicatie: In satellietcommunicatiesystemen worden 2.92 waveguide coaxiale adapters gebruikt om coaxiale signalen van aardstations om te zetten in signalen die geschikt zijn voor transmissie via waveguides voor efficiënte communicatie met satellieten.}
^{Radarsystemen: In radarsystemen wordt deze waveguide naar coax adapter gebruikt om de coaxiale poorten van radarzenders en -ontvangers aan te sluiten op de waveguide poorten van het antennesysteem om een efficiënte transmissie van radarsignalen te garanderen.}
^{Draadloze communicatie: In draadloze communicatiebasisstations worden 2.92 waveguide coaxiale adapters gebruikt om coaxiale signalen in het basisstation om te zetten in transmissiesignalen die geschikt zijn voor externe antenne waveguide systemen.}

Kruisverwijzingen van waveguide standaarden

Chinese Standaarden	Internationale Standaarden	Frequentiebereik (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
