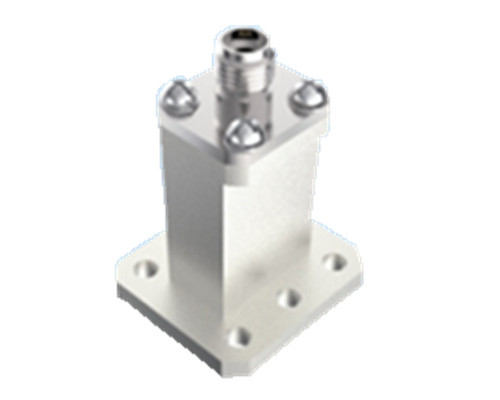

Hoogwaardige golfgeleider tot 2.92 type coaxiale adapter voor rechtstreekse voeding BJ180
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | 2.92 RF coaxiale golfgeleideradapter | Continu-golfvermogen: | 2W |
|---|---|---|---|
| Frequentie: | (187,5/a) GHz~(285,7/a) GHz | Isolatieweerstand: | ≥ 5000 MΩ |
| Toepassing: | Communicatie | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Nominale opslagtemperatuur Temperatuurbereik: | -55°C~+100°C | Werktemperatuurbereik: | -65°C~+125°C |
| Markeren: | 2.92 Type Adapter voor golfgeleiding,Hoogwaardige golfgeleideradapter,BJ180 Adapter voor golfgeleiding |
||
Hoogwaardige golfgeleider tot 2,90 type rechtstreeks voedingscoaxiale adapter BJ180
De door ons bedrijf geproduceerde coaxiale golfgeleideromvormers voor ruimteschepen zijn onderverdeeld in twee structurele vormen, direct gevoed en zijvoed.
Coaxiale golfgeleideromvormers voor ruimteschepen zijn onderverdeeld in rechtstreeks en zijdelingst voedende, met een frequentiebereik van 5,3 GHz tot 110 GHz.
De rechthoekige golfgeleiderpoorten aan het eind van de golfgeleider zijn BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,coaxieel eindinterface-interface met SMA-serieElke golfgeleider-poortproduct heeft een volledige golfgeleiderbandbreedte.
Elk type golfgeleider-poortproduct dekt de volledige golfgeleiderbandbreedte en heeft een betrouwbare structuur, kleine uiterlijke afmetingen, uitstekende elektrische prestaties en consistentie.en lichtgewicht (≤ 20 g), enz. Ze zijn op grote schaal gebruikt in verschillende soorten ruimteschepen.
Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Hoofdparameters | |||
| Continu-golfvermogen | 2W | ||
| Frequentiebereik | (187.5/a) GHz~(285.7/a) GHz,a is de lengte van de golfgeleiderpoort | ||
| Werktemperatuurbereik | -65°C~+125°C | ||
| Isolatieweerstand | ≥ 5000 MΩ | ||
| andere | |||
| Dikte van de bekleding | Dikte van de goudlaag op het middencontact ≥ 1,27 μm | ||
| Porositeit van de bekleding | verdund stikstofzuur | In een transparante container met een gewicht van 1,316 (temperatuur 25°C±3°C), 30 s | |
| Geconcentreerd stikstofzuur | Concentratie 68% analytisch zuiver in een vat bij 25°C±3°C,20min | ||
| Nominale opslagtemperatuur Temperatuurbereik | -55°C~+100°C | ||

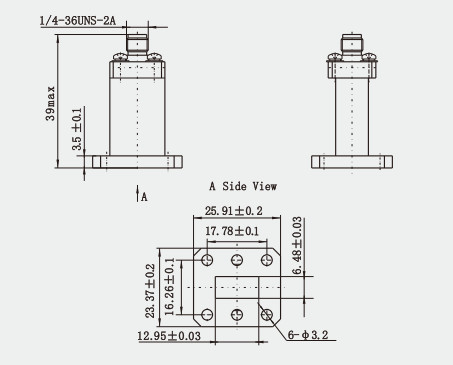

Omschrijving(mm)
Kenmerken:
1. Sterke compatibiliteit: coaxiale omvormers zijn compatibel met veel soorten RF-kabels, waaronder semi-stijve kabels en flexibele kabels,Dit maakt het meer toepasbaar in praktische toepassingen.
2Een breed toepassingsgebied: coaxiale omvormers worden veel gebruikt in antennesystemen, microgolfcommunicatiesystemen, radarsystemen,testapparatuur en andere gebieden om de energieomzetting tussen verschillende transmissiemediums te realiseren- energieomzetting met een hoog rendement: het ontwerp van de coaxiale omzetter met golfgeleider is gebaseerd op het verschil in de verspreidingskenmerken van elektromagnetische golven in verschillende transmissiemediums,en realiseert een efficiënte energiekonversie tussen golfgeleider en coaxiale lijn door middel van een redelijk structurele ontwerp en parameterselectie.
Toepassing:
1Satellietcommunicatie: coaxiale omvormers met golfgeleider zijn ook van toepassing op het gebied van satellietcommunicatie.met name wanneer het nodig is de coaxiale lijn van het grondstation met het golfgeleidingssysteem op de satelliet te verbinden.
2Draadloze communicatie en industriële magnetronen: In draadloze communicatie en industriële magnetronencoaxiale omvormers worden gebruikt om verschillende RF-componenten aan te sluiten voor efficiënte signaaloverdracht en -distributie.
3.Test- en meetsystemen: in test- en meetsystemen in het RF-microgolfveld,om de nauwkeurigheid van de meetresultaten te waarborgen, worden coaxiale omvormers met golfgeleider gebruikt om testinstrumenten aan het te testen apparaat te verbinden..
Productcatalogus:
1.85 serie
2.4reeks
2.92reeks
SMAreeks
SMP-serie
SMPM-reeks
Glasisolatieproducten
Coaxiale golfgeleideradapter
NB:
We hebben meer dan 10.000 soortenSMA-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
