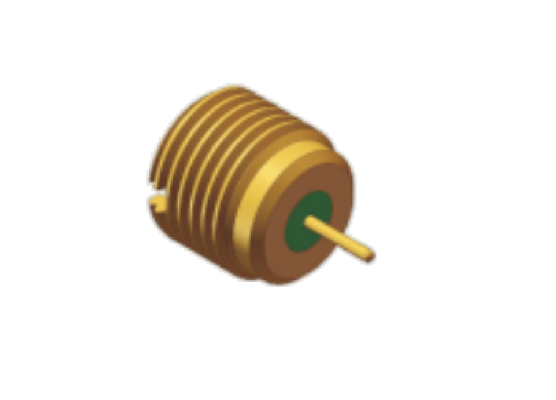

50 Ohm vergulde hermetische glasafdichting SMP RF-connector mannelijk schot gladde boring 40GHz
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SMP RF-connector | Frequentie: | Gelijkstroom~18GHz |
|---|---|---|---|
| Centrumcontact: | Kavar-legering, verguld | Schelp: | Kavar-legering, verguld |
| DWV: | 500V | Isolatieweerstand: | 5000 Ohm |
| Nominale spanning: | 170V | Temperatuurbereik: | -55℃~+125℃ |
| Onafhankelijkheid: | 50Ω | Speld OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm beschikbaar |
| Diëlektrisch: | Glas | Interface: | Glanzige boor |
| Montage: | Het waterdichte schot zet op | Geslacht: | mannelijke stop |
| Impedantie: | 50Ω | Centrumcontact: | Kovar-legering, verguld |
| Schelp: | Kovar-legering, verguld | ||
| Markeren: | 50 Ohm SMP RF connector mannelijk schot,vergulde hermetische SMP connector,40GHz glad boren RF connector |
||
Productbeschrijving:
SMP RF Connector Mannelijk Bulkhead Volledige Detent Beperkte Detent Gladde Boring 40GHz 50 Ohm
Elite Electronics SMP RF-connectoren werken tot 40 GHz en leveren uitstekende signaalintegriteit over het volledige frequentiebereik, met een laag hoogfrequent verlies en vervormingsvrije stabiele signaaloverdracht. Uitgerust met onze zelfontwikkelde gereedschapsloze push-on koppeling, maken de connectoren snelle plug-and-play montage mogelijk zonder omvangrijke momentsleutels, waardoor de productietijd drastisch wordt verkort en de efficiëntie van massaproductie wordt verhoogd.
Een compleet assortiment configuraties is beschikbaar, waaronder rechte, haakse en flensmontageversies. Drie mannelijke plugontwerpen worden aangeboden: Volledige Detent, Beperkte Detent en Gladde Boring. Klanten kunnen modellen selecteren op basis van de apparatuurlay-out en de vereiste vergrendelingssterkte om de retentiekacht en de dichtheid van de bedradingsintegratie flexibel te balanceren. Deze SMP RF-connectoren zijn ideaal voor precisie hoogfrequente toepassingen zoals microgolf testinstrumenten, millimetergolf modules en compacte RF-apparatuur.
Krachtvergelijking: Insteek- en uittrekkracht volgt de hiërarchie: Volledige Detent > Beperkte Detent > Gladde Boring.
Omtrekafmeting van SMP RF Connector mannelijke bulkhead connector, Model : SMP(M)-JYD82-S
|
Modelnr. |
L | d | Interface | Opmerking |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Beperkte Detent | Hermetisch, Ingreepdiepte: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Gladde Boring | Hermetisch, Ingreepdiepte: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Beperkte Detent | Hermetisch, Ingreepdiepte: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Beperkte Detent | Hermetisch, Ingreepdiepte: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Gladde Boring | Hermetisch, Ingreepdiepte: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Volledige Detent | Hermetisch, Ingreepdiepte: 2.79mm |
Opmerking: we hebben ook de pin OD =0.3, 0.45, 0.5, 0.7, 0.9, 1.3, neem gerust contact met ons op als u pinnen van een andere maat nodig heeft.
Toepassingen:
Xi'an Elite Electronics is een Toonaangevende fabrikant van RF/Microgolf /Golfgeleider Connectoren, Adapters & Kabelassemblages die de lucht- en ruimtevaart, luchtvaart, navigatie, satelliet, radar, communicatie, elektronica-industrie bedient.
Verpakking & Verzending:
Verpakking:
Afmetingen verpakking: Buiten kleine kartonnen doos met L 26.5cm *B18.5cm *H14cm
Verzending:
Verzendingstijd: 5-10 werkdagen voor op voorraad zijnde RF Coaxiale Adapters Connector. Voor de nieuwe productie duurt het ongeveer 8-12 weken. De levertijd die we bieden is conservatief om de productkwaliteit voor verzending te garanderen.
